Cuadro de diálogo Tabla de estado de visualización

En ensamblajes con varios estados de visualización, puede usar la Tabla de estado de visualización para controlar los estados de visualización.

Para acceder a las tablas de estado de visualización, en el ConfigurationManager , en Estados de visualización > Tablas , haga clic en Tabla de estados de visualización. Para abrir la tabla, haga clic con el botón derecho del ratón en Tabla de estados de visualización y haga clic en Mostrar tabla.

Columnas

Nombre Descripción
Nombre del componente Muestra la lista de componentes y subensamblajes para los que puede especificar la configuración del estado de visualización. Puede especificar la configuración del estado de visualización de ensamblajes de nivel superior y seleccionar el estado de visualización del componente o subensamblaje que se va a utilizar en el estado de visualización ensamblajes de nivel superior.
Estados de visualización de nivel superior Enumera debajo de él los estados de visualización que contiene el ensamblaje de nivel superior.
Estado de visualización - n Enumera los estados de visualización en el ensamblaje de nivel superior. Marque y desmarque las casillas de verificación para ocultar o mostrar componentes o subensamblajes para cada estado de visualización de ensamblajes de nivel superior.

Para cambiar el nombre de un estado de visualización, haga clic con el botón derecho del ratón en una celda de encabezado de estado de visualización y haga clic en Cambiar nombre de estado de visualización.

Para activar un estado de visualización de nivel superior diferente, realice una de las siguientes acciones:
  • Haga doble clic en una celda de encabezado de estado de visualización
  • Haga clic con el botón derecho del ratón en una celda de encabezado de estado de visualización y haga clic en Cambiar a estado de visualización.

Crear un nuevo estado de visualización Agrega un nuevo estado de visualización de ensamblajes de nivel superior a la tabla. Haga doble clic en Crear un nuevo estado de visualización, escriba el nombre del estado de visualización y haga clic en Aceptar. El software automáticamente agrega otra columna de estado de visualización en blanco Crear un nuevo estado de visualización para crear estados de visualización adicionales.

Controls

  Nombre Descripción
Ocultar/Mostrar estado de visualización referenciado Oculta o muestra la fila Estado de visualización referenciado para cada componente en todos los estados de visualización de ensamblajes de nivel superior.

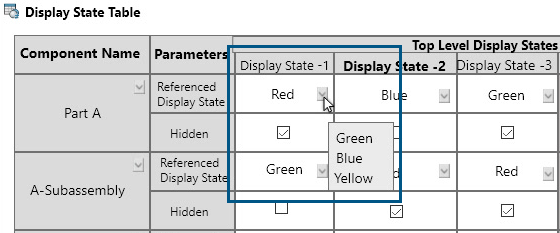

Para cambiar el Estado de visualización referenciado a nivel de componente, en la columna de estado de visualización de nivel superior de la fila del componente, en la celda Estado de visualización referenciado, haga clic en y seleccione el estado de visualización a nivel de componente a utilizar.
  Aceptar. Guarda todas las actualizaciones y cierra la tabla.
  Aplicar Aplica todas las actualizaciones y mantiene la tabla abierta para cambios adicionales.
  Cancelar Cancela todas las actualizaciones y cierra la tabla.
  Ayuda Abre la ayuda.
