PropertyManager Segmentar malla

Puede utilizar el PropertyManager Segmentar malla para especificar opciones cuando segmenta los sólidos BREP de malla que importa a SOLIDWORKS.

Para acceder al PropertyManager Segmentar malla, proceda de una de las siguientes maneras:
  • Importe un archivo BREP de malla.
  • Convierta un sólido de gráficos a BREP de malla durante la importación.
  • Utilice la herramienta Convertir a sólido de malla .
A continuación, en el gestor de diseño del FeatureManager, haga clic con el botón derecho del ratón en el sólido BREP de malla o en la operación Importado y realice una de las siguientes acciones:
  • Seleccione Segmentar sólido de malla importado
  • Haga clic en Insertar > Malla > Segmentar sólido de malla importado

Interfaz de usuario

Si no ha segmentado previamente el modelo, la visualización de sólidos BREP de malla y sólidos de malla híbridos no cambia.

  • El BREP estándar y los sólidos de gráficos están opcionalmente ocultos.
  • Las caras seleccionadas se resaltan con el color del elemento seleccionado 1 especificado en Herramientas > Opciones > Opciones del sistema > Colores > Configuración del esquema de colores.

Después de la primera ronda de segmentación del modelo, se aplican los siguientes cambios de visualización:

  • Se muestra una leyenda para explicar los colores utilizados para las caras reconocidas y no reconocidas.

  • El software utiliza los colores de cara de malla reconocida y cara de malla no reconocida en Herramientas > Opciones > Opciones de sistema > Colores > Configuración del esquema de colores .

Segmentación

  Ayuda dinámica Muestra mensajes emergentes con sugerencias cuando mueve el cursor sobre los controles.
Ángulo de pliegue Segmenta una malla para definir caras en función del ángulo que hay entre las aristas de las caras adyacentes agrupadas. En Opciones, mueva el control deslizante Tolerancia de ángulo de pliegue para ajustar el valor.
Segmentos planos Crea segmentos planos mediante la agrupación de facetas que representan planos.
Segmentos cilíndricos Crea segmentos cilíndricos mediante la agrupación de facetas que representan cilindros.
Forma de faceta Crea segmentos agrupando facetas adyacentes en función de la diferencia de forma, donde las grandes diferencias normalmente indican un límite entre dos regiones en el modelo utilizado para crear el archivo de malla.
Seleccionar caras Especifica las caras que va a segmentar en planos, esferas, cilindros o conos.
Seleccionar facetas "a repetir" Especifica algunas facetas a repetir que representan planos, esferas, cilindros o conos.
Seleccionar sólido Especifica el sólido que va a segmentar en planos, esferas, cilindros o conos.

Opciones

Vista preliminar
Tolerancia de ángulo de pliegue Especifica el ángulo entre las aristas de la faceta adyacente. Si el ángulo entre facetas adyacentes excede este valor, la función de segmentación agrega una arista entre las facetas. Esta arista define un límite entre las caras que se crean a partir de las facetas a cada lado de la arista.
Tolerancia (Segmentos planos y Segmentos cilíndricos) Define las caras. Un valor más alto (Grueso) detecta menos caras segmentadas; un valor más bajo (Fino) detecta un número mayor de caras segmentadas.
Perímetro (sólo Forma de faceta)

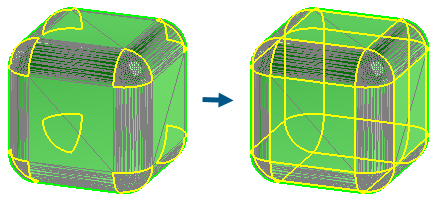

Valor más bajo frente a valor más alto

 Define las caras en función de la diferencia de formas entre las facetas adyacentes. Un valor más alto detecta un mayor número de segmentos.
