Extrusión de contornos de croquis sombreados

Para extruir contornos de croquis sombreados:

  1. En el modo de croquis, haga clic en Contornos de croquis sombreados (barra de herramientas Croquis) o en Herramientas > Configuración de croquis > Contornos de croquis sombreados.
    Utilice Contornos de croquis sombreados para desactivar la herramienta.

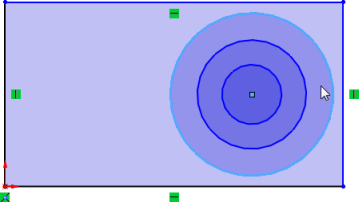

  2. Cree un croquis que tenga varios subcontornos.
  3. Haga clic en cualquier subcontorno de la entidad de croquis y arrástrelo.
    Se mueve toda la entidad de croquis.

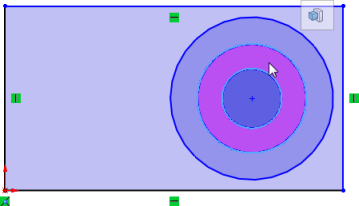

  4. Pulse Alt y haga clic en un área sombreada.
    La herramienta Extruir saliente/base aparece en la barra de herramientas contextual.
  5. Haga clic en Extruir saliente/base.
  6. Establezca las opciones en el PropertyManager y haga clic en .
    La zona sombreada se extruye.
