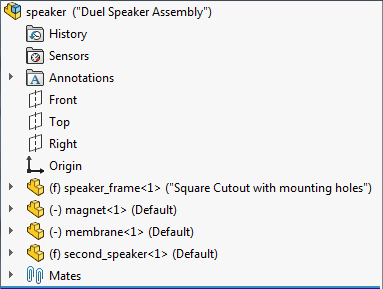

Visualice descripciones de configuraciones de componente en el gestor de diseño del FeatureManager en documentos de pieza, ensamblaje y dibujo y en el ConfigurationManager de piezas y ensamblajes.
De forma predeterminada, las descripciones de las configuraciones de componentes son iguales que los nombres de las configuraciones de componente y no se visualizan. Deberá especificar nuevas descripciones de configuraciones de componentes para que éstas aparezcan en el gestor de diseño del FeatureManager. Las descripciones de configuraciones de componentes se cambian en el archivo de pieza.
Para visualizar las descripciones de configuraciones de componentes:
-
En la parte superior del gestor de diseño del FeatureManager, haga clic con el botón secundario del ratón en el nombre de la pieza, ensamblaje o dibujo, y seleccione .
Puede especificar opciones de visualización para nombres y descripciones de componentes en el nivel de documento o de sistema. Cuando se utilizan los ajustes de nivel de sistema, no se pueden cambiar los ajustes en el nivel de documento.
Para especificar opciones en el nivel de sistema, haga clic en y seleccione Eliminar la configuración del gestor a nivel de documento. Haga clic en Nombre y descripción del componente para abrir el cuadro de diálogo.
Cuando selecciona Eliminar la configuración del gestor a nivel de documento, se desactivan las opciones del cuadro de diálogo Nombre y descripción del componente en el nivel de documento.
- En el cuadro de diálogo, seleccione Descripción de configuración.
