Modificación de la geometría con la herramienta Intersección

Con la herramienta Intersección, puede intersectar sólidos, superficies y planos para modificar una geometría existente o para crear nueva geometría.

Por ejemplo, puede agregar una superficie abierta a un sólido, eliminar material de un modelo, o puede crear geometría a partir de una cavidad cerrada. También puede fusionar sólidos que haya definido con la herramienta Intersección o tapar superficies para definir volúmenes cerrados.

La herramienta Intersección solo se aplica a piezas. La herramienta no se ejecuta si se muestran vistas de sección o vistas de detalle.

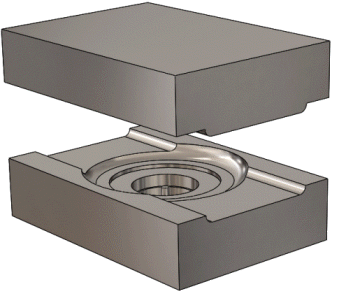

Superficie abierta y un conjunto de sólidos	Dos mitades de un molde

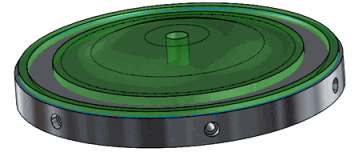

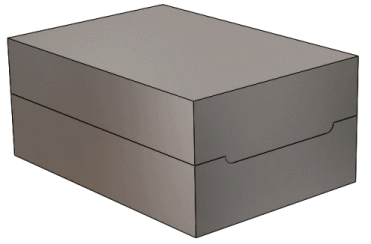

La superficie abierta define los detalles que puede agregar al sólido con la herramienta Intersección.	La cavidad vacía cerrada mediante los dos sólidos de molde define un sólido que puede crear con la herramienta Intersección.

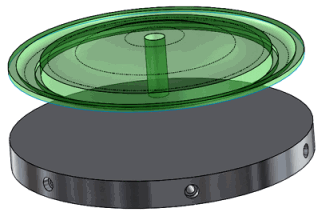

Puede eliminar la geometría que no necesite con la herramienta Intersección.	Puede eliminar los sólidos de molde y crear un sólido a partir de la cavidad vacía con la herramienta Intersección.

Para crear geometría a partir de sólidos, superficies o planos en una pieza:

1. Haga clic en Intersección (barra de herramientas Operaciones) o Insertar > Operaciones > Intersección.
2. Seleccione sólidos, superficies o planos.
3. Haga clic en Intersección.
4. Seleccione las regiones para excluir y haga clic en .
