Crear miembros primarios a partir de planos de referencia

Para crear miembros primarios a partir de planos de referencia:

  1. Haga clic en Miembro de plano de referencia en Tipo de miembro primario.
  2. En Conjunto de referencias, seleccione los siguientes planos expandiendo Datos de referencia en el gestor de diseño del FeatureManager desplegable.

    También puede visualizar los planos haciendo clic en Ver > Ocultar/Mostrar > Planos .

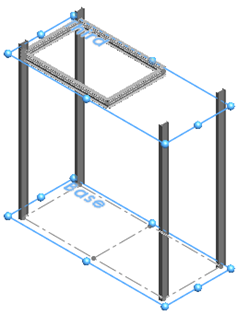

    1. En Plano inicial y final, haga clic en Base y en Tercero.
      Estos planos son paralelos y definen la longitud de los miembros.

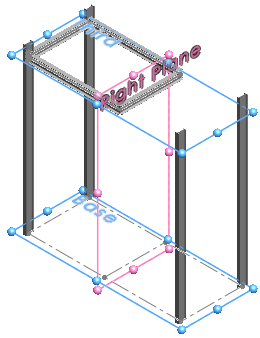

    2. En Conjunto de planos 1, haga clic en Plano derecho.
      Este plano es perpendicular y se intersecta con el Plano inicial y final.

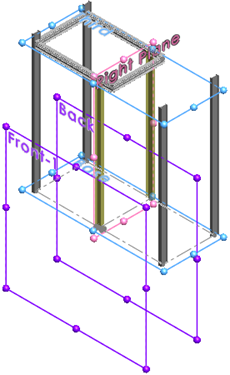

    3. En Conjunto de planos 2, haga clic en Frontal-1 y en Posterior.
      Conjunto de planos 2 se intersecta con Conjunto de planos 1. Estos planos definen la ubicación de los dos miembros situados en mitad de la estructura.
  3. Movilice el PropertyManager y haga clic en .

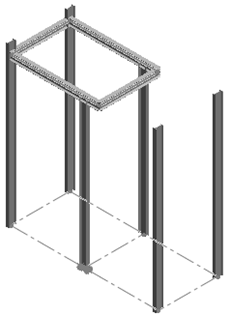

Los miembros principales del sistema estructural se han completado.
