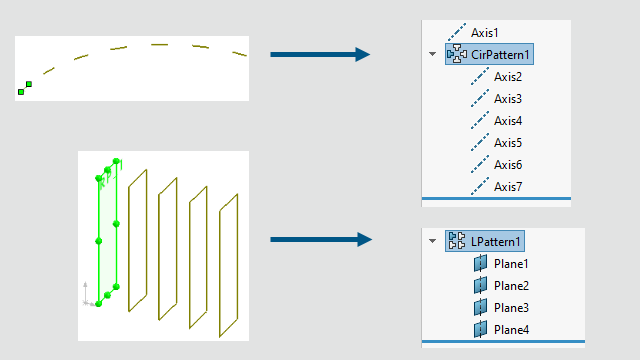

Puede crear matrices lineales o circulares de planos y ejes.
Para geometría de referencia de matriz:
- Abra una pieza, haga clic en y seleccione Matriz lineal o Matriz circular.
- En el PropertyManager, seleccione Geometría de referencia .
- En plano de referencia o eje de referencia a matriz
, seleccione el plano o eje a matriz.
- Especifique los parámetros y haga clic en
.
Puede modificar el espaciado y los parámetros de instancia para la
Dirección 1 y la
Dirección 2. Puede omitir, variar y eliminar instancias.
Limitaciones:
- Si un plano contiene un croquis, la matriz de plano no modela el croquis.
- Una matriz sólo puede contener una entidad de geometría de referencia, ya sea un plano o un eje.
