Los atributos evaluados realizan un seguimiento y muestran automáticamente los cambios de madurez de los dibujos de SOLIDWORKS guardados en 3DEXPERIENCE platform.
Ventajas: Los atributos evaluados facilitan el seguimiento de los cambios de madurez y la visualización del historial de un dibujo sin necesidad de actualizaciones manuales.
Un caso de uso típico comienza con la creación de una plantilla de ruta con tareas de aprobación para un diseñador y un fabricante. Cada tarea se aprueba con el comando Acción de cambio en MySession, actualizando la madurez del dibujo. Una vez aprobadas todas las tareas, el estado del dibujo cambia a Emitido.
El flujo de trabajo de esta función es el siguiente:
- Abra un archivo de dibujo en SOLIDWORKS.

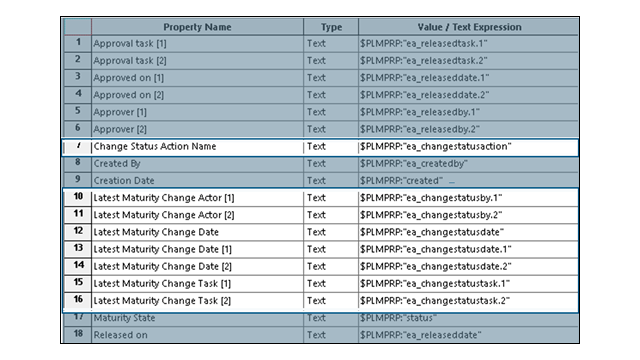

- Agregue anotaciones que hagan referencia a las siguientes propiedades de PLM:
- ea_changestatusaction: La acción de cambio utilizada para promover el dibujo.
- ea_changestatusdate: La fecha de madurez cambia.
- ea_changestatusby[i]: El usuario que realizó el cambio de madurez.
- ea_changestatustask[i]: La tarea utilizada para ejecutar el cambio de madurez.
- Guarde el dibujo en 3DEXPERIENCE platform para que se registren los atributos.
- Reconstruya el dibujo en SOLIDWORKS para asegurarse de que las anotaciones se muestran correctamente.
- En MySession, utilice el comando Acción de cambio o Cambiar Estado para actualizar el estado del dibujo, como En progreso, Bloqueado, Lanzado y Obsoleto.
- Abra el dibujo en 3DPlay o en cualquier visor web compatible para ver las anotaciones actualizadas y comprobar que la información es precisa.
El uso de atributos evaluados tiene estas limitaciones:
- Solo funciona para anotaciones independientes y no admite propiedades en tablas ni combinadas con otras.
- Debido a la indexación, los atributos normales pueden mostrar retrasos, pero los atributos ea_ se actualizan al instante.
- Los atributos vacíos, como los campos de tarea o fecha, aparecen como "-" en SOLIDWORKS.
- Solo admite los formatos UDL y PDF, no DXF/DWG.
- Las tareas para transiciones de madurez se evalúan solo después de que el dibujo se haya emitido o marcado como obsoleto.
