Cuando crea una pieza o un ensamblaje puede elegir una plantilla para la orientación Z arriba.
Cuando crea una pieza, puede elegir Y arriba o Z arriba y desarrollar la plantilla. En versiones anteriores, SOLIDWORKS solo tenía una orientación Y arriba predeterminada.
Los ajustes de orientación Y arriba y Z arriba solo están disponibles para las plantillas predeterminadas que crea SOLIDWORKS.
Puede especificar una plantilla Z arriba predeterminada de SOLIDWORKS cuando cree un nuevo documento de SOLIDWORKS.
Después de una nueva instalación, puede especificar la orientación predeterminada en el nuevo cuadro de diálogo Estándar de unidades y acotación.
Para especificar una plantilla Z arriba al crear un nuevo documento SOLIDWORKS:
- Haga clic en Nuevo
(barra de herramientas Estándar) o en .
- En el cuadro de diálogo:
- Seleccione un tipo de documento, como pieza o ensamblaje.
- Especifique una opción:

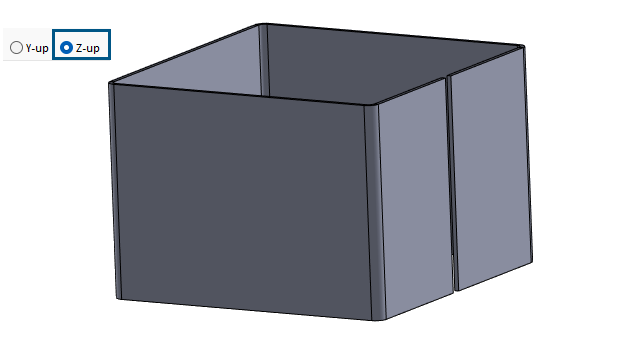

- Y-arriba. El eje Y apunta hacia arriba.
- Z-arriba. El eje Z apunta hacia arriba.
- Haga clic en Aceptar.
Para especificar una plantilla Z arriba en el cuadro de diálogo Estándar de unidades y acotación:
- Acceda al cuadro de diálogo Estándar de unidades y acotación:
- En la esquina inferior derecha de la ventana de gráficos, en la barra de tareas, haga clic en IPS.
- Especificar unidades:
- MKS (metro, kilogramo, segundo)
- CGS (centímetro, gramo, segundo)
- MMG (milímetro, gramo, segundo)
- IPS (pulgada, libra, segundo)
- Haga clic en Editar unidades de documento....
- En el cuadro de diálogo Unidades y acotación, en Orientación, especifique una opción:
- Y-arriba. El eje Y apunta hacia arriba.
- Z-arriba. El eje Z apunta hacia arriba.
- Haga clic en Aceptar.
