Creación de cotas de longitud para operaciones de borrador

Puede crear cotas de longitud en operaciones de borrador.

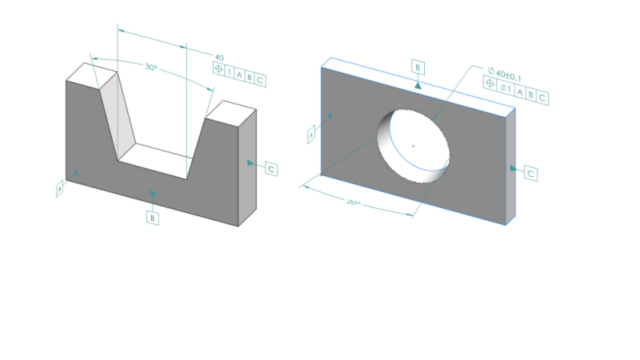

Puede utilizar la herramienta Cota de tamaño de DimXpert para crear cotas para operaciones de borrador, como cuñas y conos. La cota suele ser una cota de distancia con tolerancias. La cota puede estar entre dos aristas de borrador o aristas circulares de un cilindro.

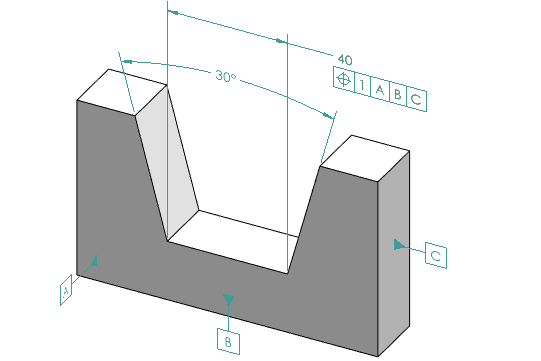

Creación de cotas de longitud en cuñas

Para crear cotas de longitud en cuñas:
  1. Haga clic en Cota de tamaño (barra de herramientas MBD Dimension) o Herramientas > MBD Dimension > Cota de tamaño.
  2. Haga clic en la cara de uno de los planos laterales.
  3. En el selector de operaciones, haga clic en Crear operación de anchura/cuña .
  4. Haga clic en la cara del segundo lado.
  5. Haga clic en la cara del plano final, que es el plano que cruza los dos lados, y haga clic en .
  6. Coloque la cota de ángulo.
  7. Haga clic en Cota de tamaño (barra de herramientas MBD Dimension) o Herramientas > MBD Dimension > Cota de tamaño.
  8. Haga clic en el plano final.
  9. Haga clic en la zona de gráficos para colocar la cota de anchura.
  10. Aplique una tolerancia geométrica a la cota de anchura para crear la anotación de posición.

Creación de cotas de longitud en conos

Para crear cotas de longitud en conos:
  1. Haga clic en Cota de tamaño (barra de herramientas MBD Dimension) o Herramientas > MBD Dimension > Cota de tamaño.
  2. Haga clic en la cara cónica para crear la operación de cono.
  3. Coloque la cota de ángulo.
  4. Haga clic en la arista superior para crear la operación de círculo de intersección y la cota de diámetro.

    Consulte Ayuda de SOLIDWORKS: Operaciones de DimXpert.

  5. Aplique una Tolerancia geométrica a la operación Círculo de intersección para crear la anotación de posición.
