La herramienta Segmentar malla reconoce tipos de caras adicionales y tiene una interfaz de usuario mejorada.
Tipos de caras adicionales reconocidos

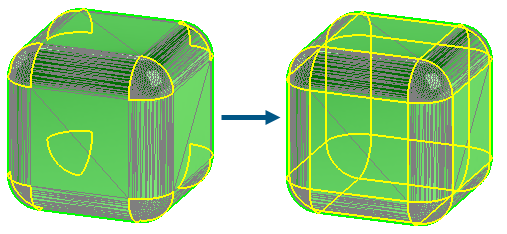

Cuando segmenta mallas, el software puede reconocer caras que son cónicas o esféricas, además de planos y cilindros. Puede convertir estas caras reconocidas en caras BREP estándar con la misma condición geométrica.
Interfaz de usuario mejorada
En el PropertyManager Segmentar malla, en Segmentación, está disponible la herramienta Forma de faceta
. Esta herramienta crea segmentos agrupando facetas adyacentes en función de la diferencia de forma, lo que normalmente indica un límite entre dos regiones en el modelo utilizado para crear el archivo de malla.
En
Opciones, seleccione
Mostrar vista previa para obtener una vista previa de las aristas de las caras segmentadas, que se muestran en amarillo. En
Perímetro, arrastre para ajustar el valor para refinar la segmentación de caras.
Cuando ejecuta la herramienta Segmentar sólido de malla importado, la información gráfica mejorada le ayuda a comprender qué caras puede reconocer.
Si no ha segmentado previamente el modelo, la visualización de sólidos BREP de malla y sólidos de malla híbridos no cambia.
- El BREP estándar y los sólidos de gráficos están opcionalmente ocultos.
- Las caras seleccionadas se resaltan con el color del elemento seleccionado 1 especificado en .

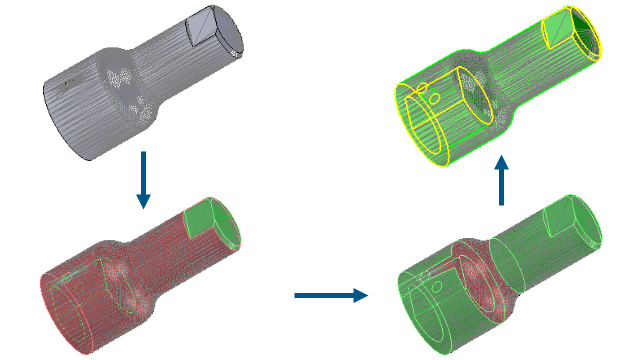

Después de la primera ronda de segmentación del modelo, se aplican los siguientes cambios de visualización:
- Se muestra una leyenda para explicar los colores utilizados para las caras reconocidas y no reconocidas.
-
El software utiliza los colores de Cara de malla reconocida y Cara de malla no reconocida en .
