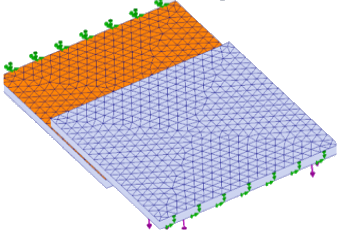

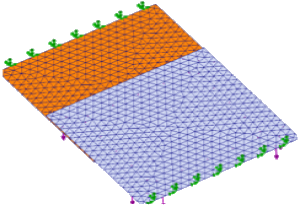

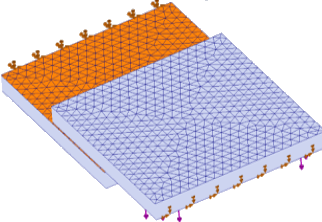

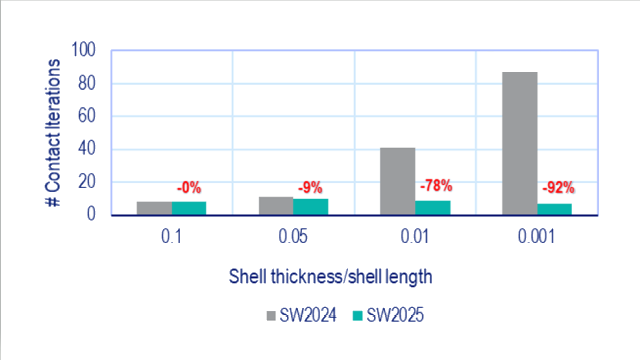

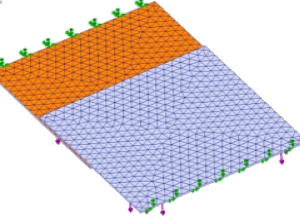

Rigidez de la penalización por contacto para vaciados Se ha introducido un nuevo algoritmo para aplicar la rigidez de penalización a las interacciones de contacto de los vaciados. Esta mejora aumenta el rendimiento y la precisión para una amplia gama de relaciones de grosor de vaciado. Relación de espesor de vaciado = espesor de vaciado / longitud característica de vaciado La imagen muestra la mejora del rendimiento para las interacciones de contacto en función de varias relaciones de espesor de vaciado. La magnitud de la fuerza aplicada para cada caso de prueba se ajustó para las diferentes relaciones de espesor/longitud de vaciado para mantener un pequeño rango de desplazamiento y desplazamientos máximos similares en todos los casos de prueba. espesor de vaciado / longitud de vaciado = 0,1 espesor de vaciado / longitud de vaciado = 0,05 espesor de vaciado / longitud de vaciado = 0,01 espesor de vaciado / longitud de vaciado = 0,001 La rigidez de penalización se aplica al contacto vaciado a vaciado, sólido a vaciado, superficie a superficie y arista a superficie en los estudios estáticos lineales. Tema principalSOLIDWORKS Simulation
