Aislar la causa de la deformación

Los nuevos gráficos de resultados para el análisis de deformación le ayudan a aislar la causa de la deformación al diseñar piezas de plástico.

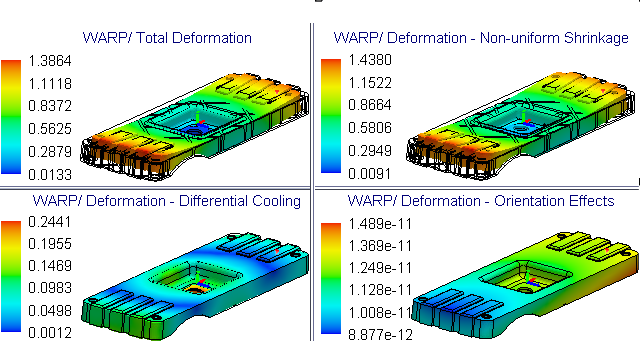

La deformación se produce en las piezas moldeadas de plástico debido a tres causas principales: contracción no uniforme, enfriamiento diferencial y orientación molecular o de fibra. La imagen muestra los gráficos de resultados de la deformación total y la deformación del componente debido al alabeo. Comprender la causa dominante de la deformación le ayuda a realizar los cambios apropiados en el diseño de la pieza o el molde, el material y el proceso de fabricación para minimizar los defectos de diseño.

El análisis de deformación en SOLIDWORKS Plastics 2025 aísla la causa de deformación calculando, en cada nodo, el componente de deformación total atribuido a cada fuente. Las siguientes parcelas de resultados están disponibles, junto con la gráfica de deformación total para ayudarle a identificar la causa de la deformación.
Trazado de resultados - Análisis de deformación Descripción
Deformación: contracción no uniforme Muestra la deformación que puede atribuirse a temperaturas de molde no uniformes, velocidades de enfriamiento diferenciales entre secciones finas y gruesas de una pieza y variaciones de contracción entre la dirección de flujo de la masa fundida y transversal a la dirección de flujo de la masa fundida.

(En general, estas deformaciones de producen debido a distribuciones no uniformes de presión, temperatura y tensión de cortadura en la superficie o en todo el volumen de una pieza moldeada).
Deformación: refrigeración diferencial Muestra la deformación que se puede atribuir al enfriamiento no uniforme que surge de las variaciones de temperatura a través del núcleo del molde de inyección y las superficies de la cavidad.

El enfriamiento no uniforme de las piezas generalmente conduce a una contracción no uniforme y a tensiones en el molde, que contribuyen a la deformación.
Deformación: efectos de orientación Muestra la deformación que se puede atribuir a la anisotropía a partir de la orientación de los rellenos en el material, como fibras cortas de vidrio o fibras de carbono.

Para materiales sin ningún relleno, esta deformación es insignificante.

Es posible que note tiempos de resolución de análisis de deformación ligeramente más largos debido al tiempo de cálculo adicional requerido para calcular los componentes de las deformaciones de deformación total. Los gráficos de resultados que aíslan la causa de la deformación solo están disponibles para el procedimiento de malla sólida.
