Kesit Çizgileri Oluşturma

Kesit görünümleri, gizli çizgiler bunları temsil edemediğinde iç parçaları göstermenize olanak tanır. Modelden geçen bir kesme düzlemi, bir kesit oluşturur.

Kesit çizgilerini çizmek için AM_SectionLine komutunu kullanın. Bir kesit çizgisi, kesme düzleminin modeli nerede kestiğini gösterir. Bir objede birden çok kesit oluşturabilirsiniz.

Aşağıdaki kesit görünümü tipleri için kesit çizgileri oluşturabilirsiniz:

• Tam kesit. Kesme düzlemi, kesitli objenin uzunluğunu baştan sona geçer.
• Hizalı kesit. İki paralel olmayan kesme düzlemi kesitlenen parçadan geçer.
• Yarım kesit. Kesme düzlemi, kesitlenen parçanın bir bölümünden geçer.
• Ötelenmiş kesit. Düz bir çizgide olmayan bir objenin kesit unsurlarına dahil edilir. Kesme düzlemi objenin unsurlarından geçecek şekilde eğilir.
• Hizalı kesit. Açılı bir kesme düzlemi. Hizalı kesitler silindirik objelerde kullanılır.

Örnekler

Tam kesit

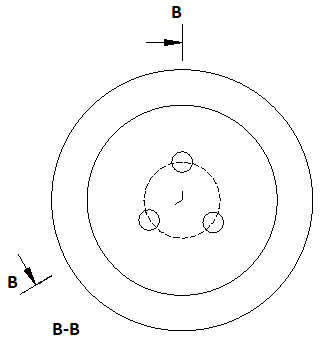

Hizalı kesit

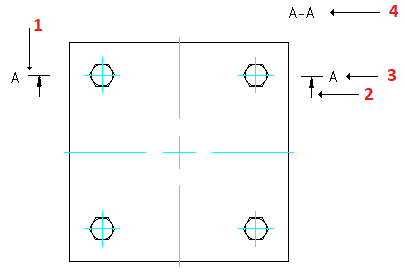

Komut aşağıdaki objeleri oluşturur:

1. Kesit Çizgisi
2. Yön oku
3. Kesit görünümü tanımlayıcısı
4. Kesit görünümü etiketi

Komut ok, çizgi ve ad gibi kesit çizgisinin farklı objelerinin görünümünü kontrol etmenizi sağlar.

Kesit çizgisi oluşturmak için:

1. Aşağıdakilerden birini yapın:
   • Şeritte, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesini seçin.
   • Menüde, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesine tıklayın.
   • AM_SectionLine yazın.
2. Grafik alanında, kesit çizgisinin başlangıç noktasını belirleyin.
3. Kesit çizgisinin sonraki noktalarını belirleyin ve Enter tuşuna basın.
4. Başlangıç noktasındaki kesit çizgisine referans vermek için bir harf belirleyin ve Enter tuşuna basın.
5. Kesme düzleminin kenarını belirlemek için fare imlecini hareket ettirin.
6. Kesit çizgisi etiketinin ekleme noktasını belirleyin.

Hizalı kesit çizgisi oluşturmak için:

1. Aşağıdakilerden birini yapın:
   • Şeritte, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesini seçin.
   • Menüde, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesine tıklayın.
   • AM_SectionLine yazın.
2. Grafik alanında, kesit çizgisinin başlangıç noktasını belirleyin.
3. Merkez seçeneğini belirleyin ve Enter tuşuna basın.
4. Grafik alanında, silindirik objenin merkezini belirleyin.
5. Açıyı tanımlamak için iki nokta belirleyin.
6. Başlangıç noktasındaki kesit çizgisine referans vermek için bir harf belirleyin ve Enter tuşuna basın.
7. Kesme düzleminin kenarını belirlemek için fare imlecini hareket ettirin.
8. Kesit çizgisi etiketinin ekleme noktasını belirleyin.

Yarı kesit görünümüne yönelik kesit çizgisi oluşturmak için:

1. Aşağıdakilerden birini yapın:
   • Şeritte, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesini seçin.
   • Menüde, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesine tıklayın.
   • AM_SectionLine yazın.
2. Grafik alanında, kesit çizgisinin başlangıç noktasını belirleyin.
3. Kesit çizgisinin sonraki noktasını belirleyin.
4. Yarı seçeneğini belirleyin ve Enter tuşuna basın.
5. Başlangıç noktasındaki kesit çizgisine referans vermek için bir harf belirleyin ve Enter tuşuna basın.
6. Kesme düzleminin kenarını belirlemek için fare imlecini hareket ettirin.
7. Kesit çizgisi etiketinin ekleme noktasını belirleyin.

Kesit çizgisiyle görüntülenecek elemanları belirlemek için:

1. Aşağıdakilerden birini yapın:
   • Şeritte, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesini seçin.
   • Menüde, Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur öğesine tıklayın.
   • AM_SectionLine yazın.
2. İsteğe bağlı olarak, kesit çizgisiyle görüntülenecek objeleri belirlemek için Görünürlük yazın. Aşağıdaki seçenekler kullanılabilir:
   • Ok. Kesit çizgisi üzerindeki yön oklarını görüntüler veya gizler.
   • Çizgi. Kesit çizgisi segmentlerinin nasıl çizileceğini belirler:
     • Düzlemlerarasında. Obje Özellik Ayarları iletişim kutusunda belirlenen çizgi tipini kullanarak kesit çizgisi segmentleri çizer.
     • Sürekli. Uçlarla aynı çizgi tipini kullanarak kesit çizgisi segmentleri çizer.
     • Hiçbiri. Kesit çizgisi segmentleri çizmez.
   • Ad. Kesit çizgisi etiketlerini gösterir ya da gizler.
   • Düzlemadları. Kesit çizgisi tepe noktalarındaki tanımlayıcıları görüntüler ya da gizler.
3. Grafik alanında kesit çizgisini çizin.

Erişim

Komut: AM_SectionLine

Menü: Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur

Şerit: Mechanical İçeriği > Ayrıntılar > Kesit Çizgisi > Oluştur
