Seviyeleri Tanımlama

Yükseltiler ve kesitler gibi dikey görünümlerin seviyelerini tanımlamak için BIMLevels komutunu kullanın.

BIM teknik resimlerinde seviyeler, katların yüksekliğini, temelleri ve bina çatılarını gösteren yardımcı elemanlardır.

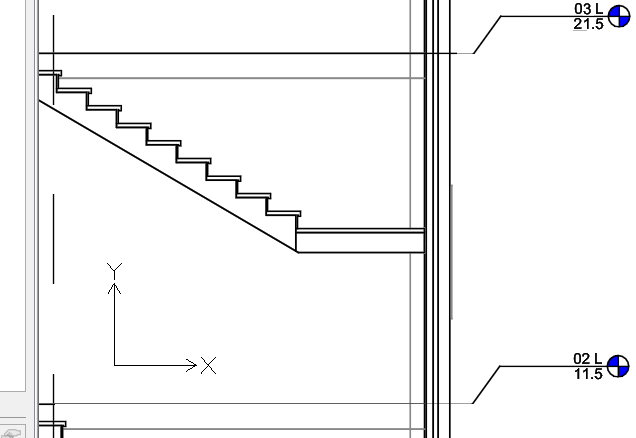

Örnek:

Seviyeler aşağıdaki elemanlardan oluşur:

1. Orta segment
2. Başlangıç segmenti
3. Bitiş segmenti
4. Semboller (kabarcıklar)

Bir seviye tanımlamak için:

Not: Yalnızca yükseltilere ve dikey kesitlere seviye ekleyebilirsiniz.

1. Aşağıdakilerden birini yapın:
   • Şeritte BIM > Detaylandır > Seviyeler seçeneğine tıklayın.
   • Menüde BIM > Seviyeler öğesine tıklayın.
   • BIMLevels yazın.
2. Grafik alanında, ilk seviye noktasını belirleyin.
3. İmleci yatay yönde hareket ettirerek ikinci seviye noktasını belirleyin.
4. Komut penceresine seviyenin adını yazın ve Enter tuşuna basın.
5. Diğer seviyeleri tanımlamak için 2-4 arası adımları gerektiği kadar tekrarlayın.

Seviyeleri Özelleştirme

Özellikler paletini kullanarak seviyelerin görünümünü değiştirebilirsiniz.

Şunları yapabilirsiniz:

• Seviye çizgisinin segmentlerini gizleme. Örneğin, orta segment.
• Seviye sembollerini göster veya gizle
• Çizgi rengini, kalınlığını ve türünü değiştirme. Örneğin, orta segmenti temsil etmek için farklı bir renk kullanabilirsiniz.

Ayrıca, tutma noktalarını kullanarak seviye sembollerinin konumunu ayarlayabilirsiniz. Çakışan seviye sembolleri olursa tutma noktalarıyla kabarcıkları öteleyebilirsiniz.

Seviye sembollerini göstermek veya gizlemek için:

Varsayılan olarak bir seviye çizgisinin her iki ucunda da seviye sembolleri görünür.

1. Grafik alanından bir seviye belirleyin.
2. Özellikler paletinin Görünürlük bölümünden, istenen seviye sembolünün gösterilmesi veya gizlenmesi için Evet veya Hayır seçeneğini belirleyin:
   • Sembol #1
   • Sembol #2

Seviyeleri taşımak için:

1. Bir yükselti veya dikey kesitte taşınacak seviyeyi seçin.
2. Seviyeye tıklayıp yeni konuma sürükleyin.

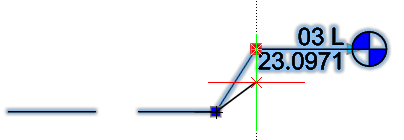

Bir seviye çizgisini sembolünden ötelemek için:

1. Bir yükselti veya dikey kesitte değiştirilecek seviyeyi seçin.

   Seviye seçilir ve tutma noktaları görüntülenir.

2. Seviye sembolünün yanındaki tutma noktasına tıklayıp sembolü taşımak istediğiniz konuma sürükleyin.
