Bir Parçanın Açısal Yer Değiştirme, Hız veya İvmesini Grafiklendirme

Parça, başka bir parçaya ya da montaj orijinine göre hareket ederken parçanın açısal yer değiştirme, hız veya ivmesini grafiklendirebilirsiniz.

  1. Bir Hareket Analizi etüdünden, Sonuçlar ve Grafikler öğesine (MotionManager araç çubuğu) tıklayın.
  2. PropertyManager'da, Sonuç altında, Kategori için, Yer Değiştirme/Hız/İvme öğesini seçin.
  3. Alt Kategori için aşağıdakilerden birini seçin:
    • Açısal Yer Değiştirme
    • Açısal Hız
    • Açısal İvme
  4. Sonuç bileşenini seç için bir seçenek belirleyin:
    • Global koordinatlara göre, büyüklüğü sonuç vektörü yönünde çözümlemek için Büyüklük.
    • Global koordinatlara göre, seçili yöne yansıtılan sonuç büyüklüğünü hesaplamak için X Bileşeni, Y Bileşeni veya Z Bileşeni.
      X Bileşeni, Y Bileşeni veya Z Bileşeni seçenekleri Açısal Yer Değiştirme için kullanılamaz.
  5. Unsurları seçin:
    • Motorun konum noktasının açısal hareketinin sonucunu hesaplamak için bir rotatif motor seçin.
      Büyüklük için Ona Göre Hareket Edilecek Bileşen, Motor PropertyManager'ında boş olduğunda sonuç, montajın referans çerçevesini kullanır.
      Açısal Yer Değiştirme Büyüklük, Motor PropertyManager'ında belirtilen Ona göre hareket edilecek bileşen referans çerçevesindeki parçanın bağıl rotasyonunu verir.

      Yalnızca açının büyüklüğü verilir. Açı değerleri -180° ile 180°arasındadır.
      Açısal Hız Büyüklük, Motor PropertyManager'ında belirtilen Ona göre hareket edilecek bileşen'in referans çerçevesindeki parçanın bağıl açısal hızını verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal hız vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
      Açısal İvme Büyüklük, Motor PropertyManager'ında belirtilen Ona göre hareket edilecek bileşen referans çerçevesindeki parçanın bağıl açısal ivmesini verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal ivme vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
    • Bir Torsiyonel Yay seçin:
      • Büyüklük için taban bileşeni boş olduğunda, sonuç montajın referans çerçevesini kullanır,
      • Açısal yer değiştirme, açısal hız ve açısal ivme için Büyüklük sağ el kuralını izler ve pozitif veya negatif olabilir.
      Açısal Yer Değiştirme Büyüklük, yayın ekseni etrafındaki taban bileşenine göre yayın ilk uç noktasının bağıl rotasyonunu verir.

      Açı değerleri -180° ile 180°arasındadır.
      Açısal Hız Büyüklük, yayın ekseni etrafındaki taban bileşenine göre yayın ilk uç noktasının bağıl açısal hızını verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal hız vektörünün, montaj ilişkisinin yerel yönündeki izdüşümünü verir.
      Açısal İvme Büyüklük, yayın ekseni etrafındaki taban bileşenine göre yayın ilk uç noktasının bağıl açısal ivmesini verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal ivme vektörünün, montaj ilişkisinin yerel yönündeki izdüşümünü verir.
    • İlk objenin geometrik merkezinin ikinci objenin geometrik merkezine göre bağıl açısal hareketinin sonucunu hesaplamak için bir montaj ilişkisi seçin.

      Sonuç bileşeni için X Bileşeni, Y Bileşeni veya Z Bileşeni öğesini seçmezseniz sonuç, global koordinatlara göre hesaplanır.

      Pasifleştirilmiş bir açı montaj ilişkisi için açısal yer değiştirme, açısal hız veya açısal ivme sonuçlarını alabilirsiniz. Bir açı montaj ilişkisi tanımlayabileceğiniz iki obje arasındaki açıyı elde etmek için pasifleştirilmiş açı montaj ilişkisini kullanabilirsiniz.
      Açısal Yer Değiştirme Büyüklük, montaj ilişkisindeki iki parçanın bağıl rotasyonunu verir.

      Yalnızca açının büyüklüğü verilir. Açı değerleri -180° ile 180°arasındadır.

      Açının oryantasyonu montaj ilişkisinin hizalanmasıyla tanımlanır.
      Açısal Hız Büyüklük, montaj ilişkisindeki iki parçanın bağıl açısal hızını verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal hız vektörünün, montaj ilişkisinin yerel yönündeki izdüşümünü verir.
      Açısal İvme Büyüklük, montaj ilişkisindeki iki parçanın bağıl açısal ivmesini verir.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal ivme vektörünün, montaj ilişkisinin yerel yönündeki izdüşümünü verir.

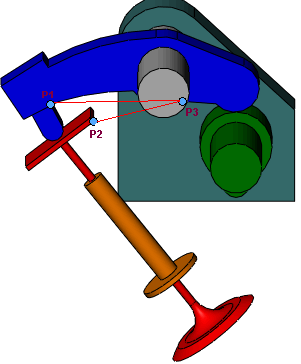

    • Bir açısal yer değiştirme sonucunu belirten bir açının üç doğrusal olmayan noktasını seçin; bu, noktalar montajla birlikte hareket ettikçe açının hareketini hesaplar. İlk iki noktayı (P1 ve P2) farklı parçalarda ve üçüncü noktayı (P3) noktalar arasındaki ilk açıyı belirlemek için seçin.

      Açısal Yer Değiştirme Büyüklük, [P1, P3] ve [P3, P2] segmentlerinin P3 noktasındaki açıyı verir. Yalnızca açının büyüklüğü verilir ve büyüklük her zaman pozitiftir. Açı değerleri 0° ile 180°arasındadır.
    • Yüzün açısal hareket sonucunu hesaplamak için bir yüz seçin.
      Açısal Yer Değiştirme Büyüklük, parçanın x ekseninin global XY düzlemi üzerindeki dik izdüşümü ile global X ekseni arasındaki açıyı verir. X ekseninin izdüşümü global Z yönünde yapılır.

      Açı, trigonometrik yönde ölçülür ve açı değerleri -180° ile 180° arasındadır.

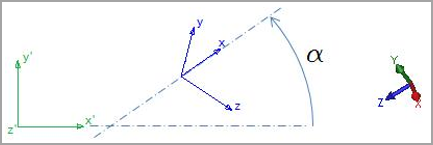

      Örneğin, parçanın xyz'si global XY düzlemine yansıtılır. α açısı açısal yer değiştirmeyi gösterir. Açı, 0 sn süresinde boş olmayabilir.
      Açısal Hız Büyüklük, yüzün mutlak açısal hızını verir; bu, global koordinat sisteminde parçanın açısal hız vektörünün büyüklüğüdür.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal hız vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
      Açısal İvme

      Büyüklük, yüzün mutlak açısal hızını verir; bu, global koordinat sisteminde parçanın açısal ivme vektörünün büyüklüğüdür.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal ivme vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
    • İkinci yüz tarafından tanımlanan çerçeveye göre, ilk yüzün bağıl açısal hareket sonucunu hesaplamak için iki yüz seçin.
      Açısal Yer Değiştirme Büyüklük, ilk parçanın x ekseninin ikinci parçanın xy düzlemi üzerindeki dik izdüşümü ile x ekseni arasındaki açıyı verir. X ekseninin izdüşümü ikinci parçanın z yönünde yapılır ve bu, zamanla hareket edebilir. Açı, trigonometrik yönde ölçülür ve açı değerleri -180° ile 180° arasındadır.

      Örneğin, ilk parçanın koordinat sistemi xyz, ikinci parçanın x'y' düzlemine (yeşil) yansıtılır. Açı, açısal yer değiştirmeyi gösterir. Açı, 0 sn süresinde boş olmayabilir.
      Açısal Hız Büyüklük, ikinci parçaya göre parçanın bağıl açısal hızını verir; bu, ikinci parçanın çerçevesinde parçanın açısal hız vektörünün büyüklüğüdür.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal hız vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
      Açısal İvme Büyüklük, ikinci parçaya göre parçanın bağıl açısal ivmesini verir; bu, ikinci parçanın çerçevesinde parçanın açısal hız vektörünün büyüklüğüdür.

      X Bileşeni, Y Bileşeni veya Z Bileşeni, sabit olmayan ya da topraklı XYZ yönlerini tanımlayacak bileşen seçmediğiniz sürece açısal ivme vektörünün, global koordinat sisteminin karşılık gelen ekseni üzerindeki izdüşümünü verir.
    Seçilen parça orijinleri küçük beyaz bir küre ile gösterilir.

    Beyaz arka plan kullanılırken orijinin görülmesi zordur.

  6. Grafik Sonuçları seçeneklerini belirleyin ve öğesine tıklayın.
    Sonuç, MotionManager tasarım ağacında görünür.
  7. Hesapla (MotionManager araç çubuğu) öğesine tıklayın.
