3DEXPERIENCE Uyumluluğu için Modelleri Güncelleme

3DEXPERIENCE platform ile uyumluluk sağlamak için modelleri güncelleyebilirsiniz. Diğer bileşenlere referans veren modellerde, bu referansları güncellemeye eklemeyi seçebilirsiniz.

Modelleri güncellemek için FeatureManager tasarım ağacındaki üst öğeye sağ tıklayın ve 3DEXPERIENCE Uyumluluğu için Güncelle seçeneğine tıklayın.

Güncellemeyi geri alamazsınız.

3DEXPERIENCE Platform'a dosya hazırlama hakkında daha fazla bilgi için bkz. Dosyaları Dosya Hazırlık Asistanı Aracı ile Değerlendirme.

3DEXPERIENCE Uyumluluğu için Güncelle seçeneği, belgeler uyumlu olmadığında ve SOLIDWORKS dosyalarını 3DEXPERIENCE Platform ile uyumluluk için güncelle seçeneğinin işareti kaldırıldığında kullanılabilir.

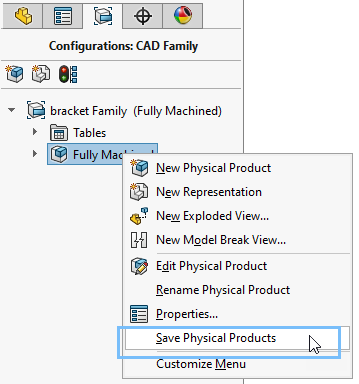

Bir dosyayı 3DEXPERIENCE uyumluluğu için güncellediğinizde kısayol menüsündeki Fiziksel Ürünleri Kaydet komutu fiziksel ürünleri doğrudan kaydetmenizi sağlar.

SOLIDWORKS dosyalarını 3DEXPERIENCE Platform ile uyumluluk için güncelle seçeneğinin işaretini kaldırmak için Araçlar > Seçenekler > 3DEXPERIENCE Entegrasyonu öğesine tıklayın.

Modeli güncellediğinizde aşağıdaki değişiklikler gerçekleşir:
  • Özel özellikler ve konfigürasyonlar, 3DEXPERIENCE platform ile uyumlu hale gelir.
  • ConfigurationManager'da: CAD Ailesi sekmesi, montajlar ve parçalar, CAD ailesi nesneleri olarak görünür. Konfigürasyonlar, fiziksel ürünler ve gösterimler olarak görünür.
  • Özel ve konfigürasyona özgü özellikler, Özellikler iletişim kutusundaki Konfigürasyon Özellikleri ve Özellikler Özeti sekmeleri üzerinden yönetilir.
  • Birden fazla görüntü durumu olan SOLIDWORKS modellerinde, etkin görüntü durumu fiziksel ürüne atanır. Bir montaja bir bileşen eklediğinizde, bu bileşen fiziksel ürüne atanan görüntü durumunu kullanır.
  • Montajlar için 3D Interconnect referansları dağıtılır ve her bir bileşen referansı için ilgili SOLIDWORKS montaj ve parça dosyaları oluşturulur. SOLIDWORKS parça dosyaları, nötr CAD parça dosyasına 3D Interconnect unsur bağlantısı içerir.

Güncellemeden sonra model için 3DEXPERIENCE Uyumluluğu için Güncelle seçeneği kullanılamaz.
