Çoğaltma, bir çekirdek unsura dayanarak seçili unsurları bir dizide yineler. Bir doğrusal çoğaltma, dairesel çoğaltma, eğri ile çoğaltma, dolgu çoğaltması oluşturabilir ya da çoğaltmayı oluşturmak için çizim noktaları veya tablo koordinatları kullanabilirsiniz.
Ayrıca düzlemlerin ve eksenlerin doğrusal veya dairesel çoğaltmalarını oluşturabilirsiniz.
Aynalama, seçili unsurları veya tüm unsurları kopyalayarak bunları seçili düzlem veya yüz etrafında aynalar.
SOLIDWORKS renklerini, kaplamalarını ve kozmetik diş açma verilerini tüm çoğaltma örneklerine ve aynalanan unsurlara yaymak için PropertyManager'da Görsel Özellikleri Yay seçeneğini belirleyin.
Çok gövdeli parçalarda, çoğaltmayı ve aynalama unsurunu kullanarak aynı belge içinde birden fazla gövdeyi çoğaltabilir veya aynalayabilirsiniz.
|
|

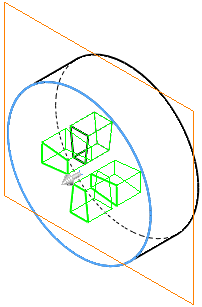

| Bir düzlemin etrafındaki çok gövdeli parçaları aynalayın |
Çoğaltma veya aynalama unsurları, tekli gövdeleri çoklu gövdeler halinde ayırdığında, hangi gövdelerin tutulacağını seçebilir ve hangi konfigürasyonların güncel tutulacağını belirtebilirsiniz.

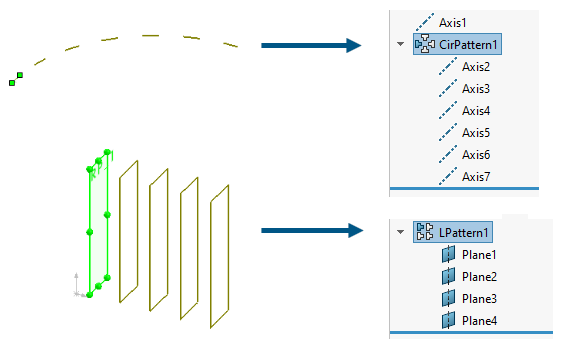

Düzlemlerin ve eksenlerin doğrusal veya dairesel çoğaltmalarını oluşturabilirsiniz.
Sınırlamaları:
- Bir düzlem bir çizim içeriyorsa düzlem çoğaltması çizimi çoğaltmaz.
- Bir çoğaltma; bir düzlem veya bir eksen olmak üzere yalnızca bir referans geometri objesi içerebilir.
Ayrıca yazılım, çoğaltma ve aynalama unsurlarının tam bir önizlemesini destekler.
