Design with SOLIDWORKS uygulamasındaki filtreleri kullanarak bir SOLIDWORKS montajının yalnızca bir parçasını açabilir ve kaydedebilirsiniz. Tüm modeli yüklemeniz gerekmez. Yalnızca çalışmak istediğiniz parçaları yüklemeniz yeterlidir.
Faydaları: Filtreler, montajın tamamını açma ihtiyacını ortadan kaldırarak yükleme süresini ve bellek kullanımını azaltmaya yardımcı olur.

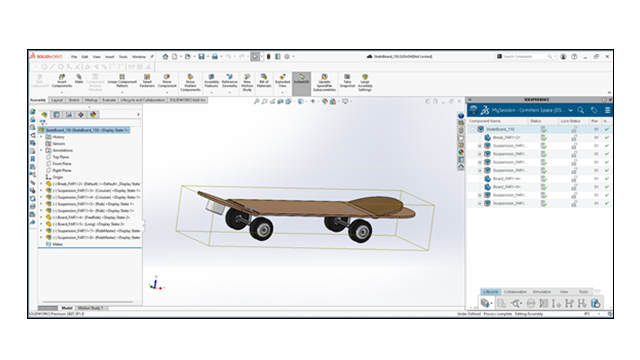

Örneğin, bir kaykay modeli üzerinde çalışıyorsanız yalnızca tahta ve tekerlekleri içeren bir filtre oluşturabilirsiniz. Alternatif olarak kamyonlar ve rulmanlar içeren başka bir filtre oluşturabilirsiniz. Neyin yükleneceğini seçebilirsiniz.
İki filtre tipi vardır:
- Geçici filtreler geçicidir. Bunları siz tanımlarsınız, kullanırsınız ve oturumdan sonra kaybolurlar. Bunları platforma kaydetmezsiniz.
- Kalıcı filtreler platforma kaydedilir. Bunları yeniden kullanabilir, arayabilir ve diğer öğeler gibi açabilirsiniz.
Filtreleri yalnızca platformda kayıtlı SOLIDWORKS modeline uygulayabilirsiniz. Filtreler yalnızca ihtiyacınız olan parçalara odaklanarak daha hızlı çalışmanıza olanak tanır.
3DEXPERIENCE platform'da filtreleri doğrudan modelin ürün yapısında tanımlarsınız. Bu filtreler, SOLIDWORKS'te hangi bileşenlerin yükleneceğini kontrol eder. Bir filtre uyguladığınızda, yazılım yalnızca seçili parçaları açar.
Ürün Yapısı Düzenleyicisi veya MySession uygulamalarında filtreler oluşturabilir ve bunları Design with SOLIDWORKS uygulamasıyla kullanabilirsiniz. Seçime, özniteliklere, geometriye veya ürün konfigürasyonuna göre bir filtre tanımlayabilirsiniz.
Filtreler hem tek kullanımlık (geçici) hem de yeniden kullanılabilir (kalıcı) iş akışlarını destekler. Kalıcı filtreler, kaydedilen nesneler gibi davranır ve farklı oturumlarda kullanılabilir.
Filtrelenmiş bir montajı açtığınızda:
- Hem SOLIDWORKS FeatureManager tasarım ağacında hem de MySession panelinde bir filtre simgesi görünür.
- SOLIDWORKS'te modelin filtrelendiğini gösteren bir bilgilendirme başlığı görünür.
Ayrıca, montajları varyantlar ve seçenekler gibi PLM konfigürasyonlarına göre de filtreleyebilirsiniz. Bu özellik, filtrelemeyi seçim veya geometrinin ötesine genişletir. Ürünü nasıl tanımladığınıza bağlı olarak belirli konfigürasyonları doğrudan SOLIDWORKS'te açmanızı sağlar.
Filtrelenmiş montajları referans alan teknik resimleri de açabilirsiniz ancak bunların davranışları filtre tipine bağlıdır:
- Kalıcı filtrelere dayalı teknik resimler. Bu teknik resimleri açabilir ve kaydedebilirsiniz. Montajın filtrelenmiş tanımına bağlı kalırlar.
-
Geçici filtrelere dayalı teknik resimler. Bunları açabilirsiniz ancak platforma kaydedemezsiniz. Bu kısıtlama, teknik resimlerin geçici, kaydedilmemiş filtre durumlarına göre kaydedilmesini önler.
Filtrelenmiş bir montajı referans alan bir teknik resmi açtığınızda, filtre tarafından dışarıda bırakılan bileşenlerin (gizli montaj ilişkileri veya parçalar gibi) teknik resim görünümünden kaldırılabileceğini unutmayın. Teknik resmi bu durumda kaydederseniz bu değişiklikler platforma kaydedilir ve teknik resmin bir sonraki açılışında nasıl görüneceğini etkileyebilir.
