Yuvalar için İki Ayrı Konum Toleransı Oluşturma

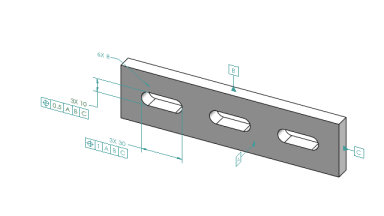

Yuvalar için iki ayrı konum toleransı oluşturabilirsiniz.

1. Boyut Ölçümlendirmesi (MBD Dimension araç çubuğu) veya Araçlar > MBD Dimension > Boyut Ölçümlendirmesi öğesine tıklayın.
2. Bir yuvanın uzun kenarına ve ölçümlendirmeyi yerleştirmek için grafik alanına tıklayın.
3. öğesine tıklayın.
4. Bir geometrik tolerans ile bir konum toleransı uygulayın ve toleransı yerleştirmek için grafik alanına tıklayın.
5. öğesine tıklayın.
6. Boyut Ölçümlendirmesi (MBD Dimension araç çubuğu) veya Araçlar > MBD Dimension > Boyut Ölçümlendirmesi öğesine tıklayın.
7. Bir yuvanın kısa kenarına ve ölçümlendirmeyi yerleştirmek için grafik alanına tıklayın.
8. öğesine tıklayın.
9. Çizimdeki "6XR" gibi bir unsura uygulanacak ölçümlendirme tipini seçmek için bkz. Ölçümlendirme PropertyManager'ını Kullanma.
