Güncellemeler ister ECAD ister MCAD'den geliyor olsun, üst öğe-alt öğe ilişkilendirmelerinde değişiklikleri yönetebilir ve kabul edebilir ya da reddedebilirsiniz.
CircuitWorks artık IDX3.0 dosyalarıyla etkileşimde bulunurken bileşenler ile keep-in, keep-out, kaplanmış delikler ve kaplanmamış delikler gibi diğer kart öğeleri arasındaki üst öğe-alt öğe ilişkilerini destekler. İster ECAD ister MCAD'den bu öğelerdeki değişiklikleri kabul edebilir veya reddedebilirsiniz.
Faydaları:
- Güncellemelerin ECAD mi yoksa MCAD kökenli mi olduğu fark etmeksizin tüm ilişkili değişiklikleri tek bir işlemde kabul edin veya reddedin.
- MCAD'de üst öğe bileşenlerini değiştirirken, CircuitWorks'e verme sırasında tüm ilgili alt öğeler otomatik olarak güncellenir.
Bu özelliği kullanmak için aşağıdakileri yapın:
- 'ne tıklayın.

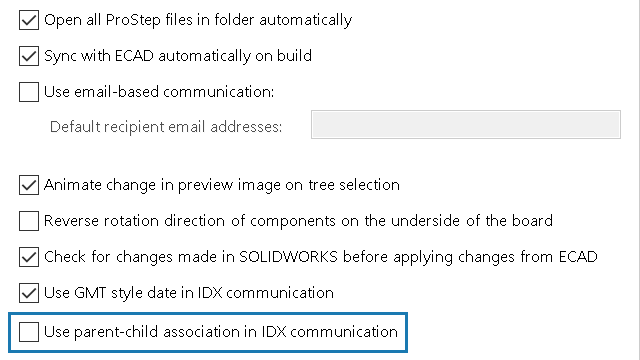

- ProStep EDMD'yi ve IDX iletişiminde üst öğe-alt öğe ilişkisi kullan'ı seçin.
