Torna Özelliklerinin Otomatik Özellik Tanıması

Otomatik Özellik Tanıma'yı (AFR) kullanarak Torna özelliklerini tanımak için seçenekler mevcuttur.

Önceki sürümlerde AFR'yi, İşlenebilir Özellikleri Çıkar (EMF) aracıyla kullandığınızda SOLIDWORKS CAM modeldeki tüm Torna özelliklerini tanırdı. Hangi özellik tiplerinin tanınacağını kontrol edemezdiniz.

Bu seçenekleri belirlemek için:
  1. Araçlar > SOLIDWORKS CAM > Seçenekler öğesine tıklayın.

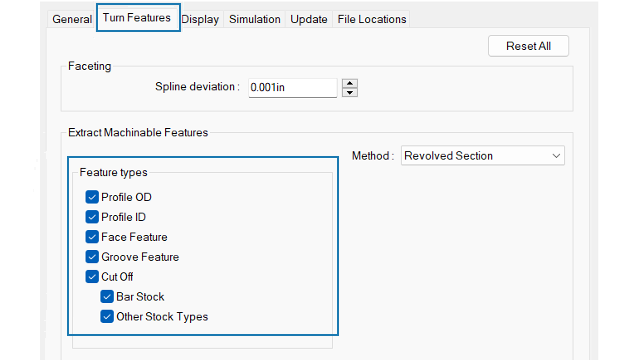

  2. İletişim kutusunda, Torna Özellikleri sekmesindeki İşlenebilir Özellikleri Çıkar öğesinin altında, Özellik tipleri seçeneklerini belirleyin.
    Seçenek Açıklama
    Profil DÇ İşlenebilir Özellikleri Çıkar aracı aracılığıyla aktif parçadaki profil dış çaplarını tanır.
    Profil İç Çap İşlenebilir Özellikleri Çıkar aracı aracılığıyla aktif parçadaki profil iç çaplarını tanır.
    Yüzey Unsuru Stok tipine bağlı olarak yüzey unsurlarını tanır:
    • Dolu malzemeden. Parça modelinin başlangıcındaki tek bir yüzey unsurunu tanır.
    • Dolu malzeme dışında herhangi bir stok tipi. Şunları tanır:
      • Parça modelinin başlangıcındaki yüzey unsurları. (Bu unsurlar, diğer tanınan Torna özellikleriyle aynı Torna Ayarı altında görünür.)
      • Parça modelinin sonundaki yüzey unsurları. (Bu özellikler ters çevrilmiş Torna Ayarı altında görünür.)

    İşaret kaldırıldığında yazılım, Torna Ayarı altında bir yüzey unsuru oluşturmaz. Etkileşimli Özellik Tanıma'yı kullanarak yüzey unsurları ekleyebilirsiniz.
    Kanal Unsuru İşlenebilir Özellikleri Çıkar aracı aracılığıyla aktif parçadaki kanal unsurlarını tanır.
    Kesme Belirtilen kesme unsuru tipini tanır:
    • Çubuk Stok. Stok tipi çubuk stok ise Kesme unsurlarını, diğer tanınan unsurlarla aynı Torna Ayarı altında tanır.
    • Diğer Stok Tipleri. Stok tipi dolu malzeme dışında bir şeyse Kesme unsurlarını, diğer tanınan unsurlarla aynı Torna Ayarı altında tanır.
