Teknik Resim Sırası

Teknik Resim Sırası komutu, belirli obje tiplerine özel seçenekler içerir. Seçenekler, detaylandırmaların görünürlüğü üzerinde daha fazla kontrol sağlayarak tasarım sürecini daha da kolaylaştırır.

Seçenekler şunları sağlar:
  • İyileştirilmiş netlik. Ölçümlendirmeler ve detaylandırmalar gibi önemli tasarım öğelerinin görsel hiyerarşide görünür olmasını sağlar.
  • Verimli iş akışı. Farklı elemanların görünürlüğünü verimli bir şekilde yönetmek için katmanlama üzerinde ayrıntılı kontrol sağlayarak manuel ayarlamalara harcanan süreyi azaltır.
  • Gelişmiş hassasiyet. Belirli elemanları öne getirerek ve diğerlerini arkaya göndererek CAD tasarımlarında daha fazla hassasiyet sağlar.
Seçenek Açıklama
Detaylandırmaları Öne Getir Metin, ölçümlendirmeler ve liderler dahil tüm detaylandırma objelerini tasarımın ön planına taşır.

Detaylandırmaları ön planda birleştirerek kritik bilgilerin iletimini iyileştirirsiniz, tasarım detaylandırmalarının okunabilirliğini geliştirirsiniz, ölçümlerin daha iyi anlaşılmasını kolaylaştırırsınız ve inceleme ile sunum sürecini basitleştirirsiniz.

Verimli iş birliği ve iletişimi desteklerken daha hassas, göze hoş gelen ve etkili teknik resimler oluşturabilirsiniz.
Taramaları Arkaya Gönder Taramaları arka plana göndererek altta bulunan objelerin görünürlüğünün engellenmemesini sağlar.

Bu, tarama çoğaltmaları tasarımın netliğini ve anlaşılabilirliğini engellediğinde daha net teknik resim görünümleri sağlaması açısından yararlıdır.
Referansları Arkaya Gönder Referansları arka plana göndererek ana tasarım elemanlarının görünürlüğünü optimize eder.

Bu, temel bileşenlere odaklanmanızı sağlayarak tasarım sürecinde verimliliği ve doğruluğu artırır.

Bir kullanıcının ticari bir bina için detaylı bir kat planı olduğunu düşünün. Projede çeşitli ölçümlendirmeler, detaylandırmalar ve grafik elemanları yer alır; bu nedenle katmanlar ve görünürlük, netlik ve hassasiyet açısından son derece önemli hale gelir.

Öne Getir ve Arkaya Gönder seçeneklerini kullanarak katmanlama üzerinde daha fazla kontrole sahip olursunuz. Ölçümlendirmeleri, liderleri, metinleri ve detaylandırmaları ön tarafa getirirken taramaları, teknik resimleri ve resimleri DGN ve PDF formatında arkaya gönderebilirsiniz.

TEXTTOFRONT, HATCHTOBACK veya REFERENCETOBACK komutlarına erişmek için:

Aşağıdakileri yapın:

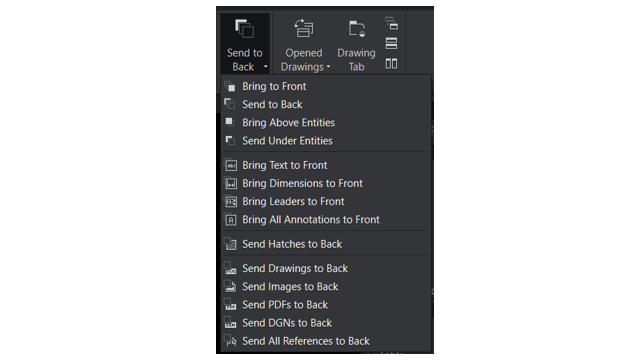

Şerit Menu
Görünüm > Sırala > Metni Öne Getir Araçlar > Görüntüleme Sırası > Detaylandırmaları Öne Getir > Yalnızca Metin
Görünüm > Sırala > Ölçümlendirmeleri Öne Getir Araçlar > Görüntüleme Sırası > Detaylandırmaları Öne Getir > Yalnızca Ölçümlendirmeler
Görünüm > Sırala > Liderleri Öne Getir Araçlar > Görüntüleme Sırası > Detaylandırmaları Öne Getir > Yalnızca Liderler
Görünüm > Sırala > Tüm Detaylandırmaları Öne Getir Araçlar > Görüntüleme Sırası > Detaylandırmaları Öne Getir > Tüm Detaylandırma Objeleri
Görünüm > Sırala > Taramaları Arkaya Gönder Araçlar > Görüntüleme Sırası > Taramaları Arkaya Gönder
Görünüm > Sırala > Teknik Resimleri Arkaya Gönder Araçlar > Görüntüleme Sırası > Referansları Arkaya Gönder > Yalnızca Teknik Resimler
Görünüm > Sırala > Resimleri Arkaya Gönder Araçlar > Görüntüleme Sırası > Referansları Arkaya Gönder > Yalnızca Resimler
Görünüm > Sırala > PDF'leri Arkaya Gönder Araçlar > Görüntüleme Sırası > Referansları Arkaya Gönder > Yalnızca PDF'ler
Görünüm > Sırala > DGN'leri Arkaya Gönder Araçlar > Görüntüleme Sırası > Referansları Arkaya Gönder > Yalnızca DGN'ler
Görünüm > Sırala > Tüm Referansları Arkaya Gönder Araçlar > Görüntüleme Sırası > Referansları Arkaya Gönder > Tüm Referans Alınan Objeler

YA DA

Komut penceresine TEXTTOFRONT, HATCHTOBACK veya REFERENCETOBACK komutunu girin.
