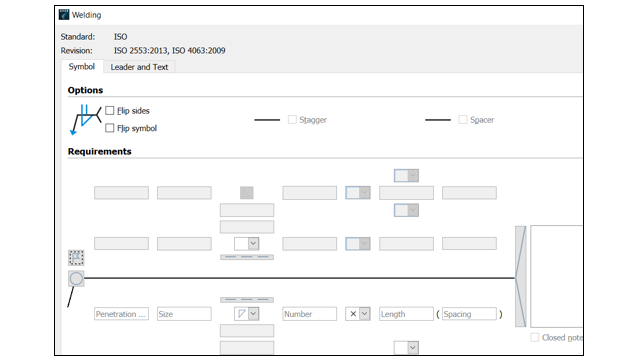

Teknik resimlere kaynak sembolleri eklemek için AM_WELDINGSYMBOL komutunu kullanabilirsiniz.
Kaynak sembolleri, kaynak belirtimlerinin net bir şekilde iletilmesini ve endüstri standartlarına uyulmasını sağlar. Teknik belgelerin doğruluğunu ve kalitesini artırırlar.
AMWELDSYM komutu, kaynak sembollerinin esnek ve hassas bir şekilde yerleştirilmesi için çeşitli seçenekler sunar:
- Çeşitli kaynak tiplerini temsil eden bir dizi standart kaynak sembolünü destekler.
- Proje gereksinimlerini karşılamak için sembol türünü, boyutunu, açısını ve yerleşimini özelleştirmenizi sağlar.
- Okun referans çizgisiyle birleştiği noktada tam çevre, alan kaynağı ve kademeli radyus kaynakları gibi semboller eklemek için seçenekler sunar.
- Kaynak sıralarını ve aynı kaynak konumlarını göstermek için birden çok referans çizgisi ve ok eklemenizi sağlar.
- Nesnelere semboller ekler ve yeniden konumlandırıldığında nesneyle birlikte hareket etmelerini sağlar.
- Sembolleri bağımsız detaylandırmalar olarak yerleştirir.
- Belirli kaynak işlemleri için ayrıntı eklemenin yollarını içerir.
