Z-Yukarı Şablonu Belirleme

Bir parça veya montaj oluştururken Z-Yukarı oryantasyonu için bir şablon seçebilirsiniz.

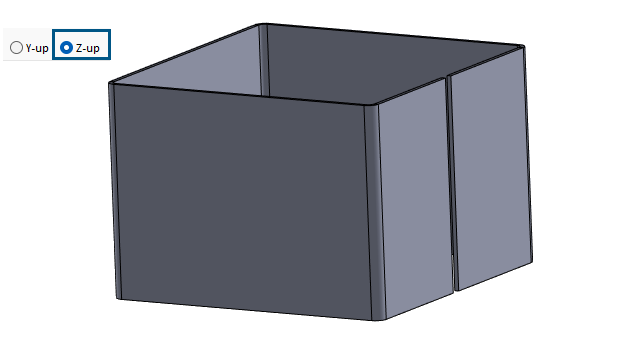

Bir parça oluştururken Y-Yukarı veya Z-Yukarı seçeneğini belirleyip şablonun üzerinde oluşturabilirsiniz. Önceki sürümlerde, SOLIDWORKS varsayılan olarak yalnızca Y-Yukarı oryantasyonuna sahipti.
Y-Yukarı ve Z-Yukarı oryantasyonu ayarları, yalnızca SOLIDWORKS'ün oluşturduğu varsayılan şablonlar için kullanılabilir.

Yeni bir SOLIDWORKS belgesi oluştururken varsayılan SOLIDWORKS Z-Yukarı şablonu belirtebilirsiniz.

Yeni bir kurulumdan sonra, Birimler ve Ölçümlendirme Standardı iletişim kutusunda varsayılan oryantasyonu belirtebilirsiniz.

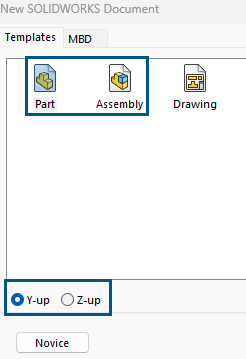

Yeni bir SOLIDWORKS belgesi oluştururken Z-Yukarı şablonu belirtmek için:
  1. Yeni (Standart araç çubuğu) veya Dosya > Yeni seçeneğine tıklayın.
  2. İletişim kutusunda:
    1. Parça veya montaj gibi bir belge tipi seçin.
    2. Bir seçenek belirleyin:
      • Y-yukarı. Y ekseni yukarı bakar.
      • Z-yukarı. Z ekseni yukarı bakar.
    3. Tamam seçeneğine tıklayın.
Birimler ve Ölçümlendirme Standardı iletişim kutusunda bir Z-Yukarı şablonu belirtmek için:
  1. Birimler ve Ölçümlendirme Standardı iletişim kutusuna erişin:
    1. Grafik penceresinin sağ alt köşesindeki görev çubuğunda IPS öğesine tıklayın.
    2. Birimleri belirtin:
      • MKS (metre, kilogram, saniye)
      • CGS (santimetre, gram, saniye)
      • MMG (milimetre, gram, saniye)
      • IPS (inç, pound, saniye)
    3. Belge Birimlerini Düzenle... öğesine tıklayın.
  2. Birimler ve Ölçümlendirme iletişim kutusunda, Oryantasyon altında bir seçenek belirleyin:
    • Y-yukarı. Y ekseni yukarı bakar.
    • Z-yukarı. Z ekseni yukarı bakar.
  3. Tamam seçeneğine tıklayın.
