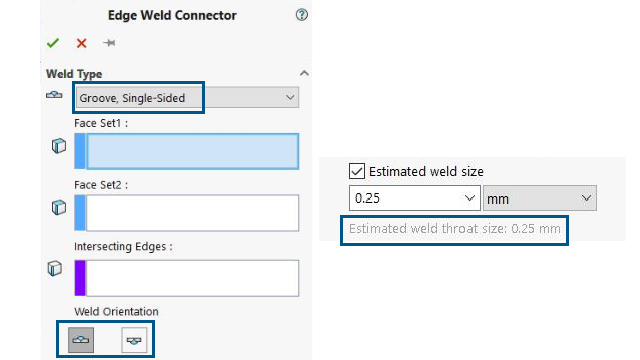

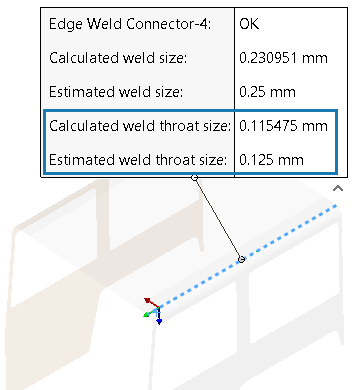

Kenar Kaynak Bağlayıcı Kenar Kaynağı bağlantı elemanı için yapılan çeşitli geliştirmeler kullanılabilirliği artırır. Kenar Kaynak Bağlayıcı PropertyManager'ında kenar kaynak bağlayıcıları tanımladığınızda program, Tahmini kaynak boğazı boyutu'nu hesaplar. Tahmini kaynak boğazı boyutu'nun hesaplanması için gerekli formüller tabloda verilmiştir. Kaynak Tipi Tahmini Kaynak Boğazı Boyutu Radyus Tahmini kaynak boyutu * karekök (2) Oluk Tahmini kaynak boyutu Kenar Kaynağı Bağlantı Elemanı PropertyManager'ında Yiv, Tek taraflı tip bağlantı elemanları için Kaynak Oryantasyonu simgeleri, kenar kaynağı tipinin doğru temsilini gösterecek şekilde güncellenir. Kaynak Kontrol Grafiği detaylandırması ayrıca, her bir kenar kaynak bağlayıcısı için Hesaplanan kaynak boğazı boyutu ve Tahmini kaynak boğazı boyutu'nu listeler. Ana başlıkSOLIDWORKS Simulation
