Bağlantı etiketleri kendine özgü semboller olduğundan, Semboller yönetiminde ilgili sembol tipini oluşturabilirsiniz.
Bir bağlantı etiketinin oluşturulması, bağlantı noktaları ve devrelerden ayrı bir şema sembolünün oluşturulmasıyla aynı kurallar tarafından yönetilir. Bağlantı etiketi tellere bağlı olmadığından, devre ve bağlantı noktası ekleme komutlarına erişilemez.
Öznitelik Tanımları
İki tür öznitelik vardır:
- Belirli verileri bileşene yayan öznitelikler (ör. işaret veya üretici parçası).
- Bileşen malzeme klemenslerinin her birine özel bağlantı verilerini yayan öznitelikler.
Bağlantı noktaları bölümünde (
0 ile biten) öznitelikleri manuel olarak oluşturmanız gerekir. Malzeme klemensinin sıra numarasını kullanırlar.
0 değerini, malzeme klemensine karşılık gelen uygun sıra numarasıyla değiştirin.
Örnek:
Aşağıda tanımlanan Schneider elektrik üretici parçası LC1D09B7'yi devre ve malzeme klemensleri bakımından ele alalım.

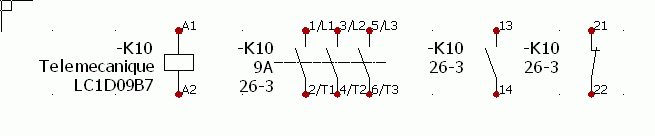

Üretici parçasını oluşturan şema sembolleri şu şekildedir:

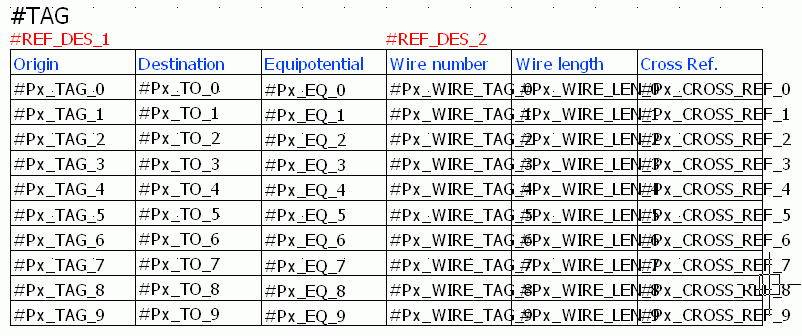

- A1 malzeme klemensinin numarasını yaymak için #Px_TAG_0 özniteliğini yerleştirin
- A2 malzeme klemensinin numarasını yaymak için #Px_TAG_1 özniteliğini yerleştirin
- 1/L1 malzeme klemensinin numarasını yaymak için #Px_TAG_2 özniteliğini yerleştirin
- 2/T1 malzeme klemensinin numarasını yaymak için #Px_TAG_3 özniteliğini yerleştirin
- 21 malzeme klemensinin numarasını yaymak için #Px_TAG_10 özniteliğini yerleştirin
- 22 malzeme klemensinin numarasını yaymak için #Px_TAG_11 özniteliğini yerleştirin
Bağlantı noktalarına özel diğer öznitelikler aynı şekilde çalışır.

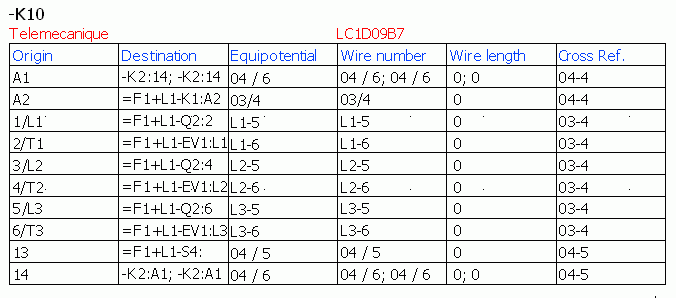

K10 işaretiyle ilişkilendirilen bağlantı etiketi şuna benzer:
Şu sonucu verir:
