SOLIDWORKS Electrical 3D - Alıştırma 1

Bu alıştırmada bir 3B montajı kabin taslakları ve tesisata yönelik SOLIDWORKS Electrical 3D işlemleriyle uyumluluk için güncellersiniz. Sihirbaz kablo ve tel bağlantı noktalarını yönetmenize, yüzleri tanımlamanıza ve montaj ilişkisi referansları atamanıza yardımcı olur.

Öncelikle, Alıştırma 1 elektrik projesi'ni indirin, yerel bir sürücüye açın ve arşivden çıkarın.

Yüzleri ve Ray Montaj İlişkilerini Tanımlama

  1. SOLIDWORKS'te Dosya > Aç'a tıklayın ve EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT dosyasına gözatın.
  2. Tesisat Bileşen Sihirbazı'nı başlatmak için Araçlar > SOLIDWORKS Electrical > Elektrik Bileşeni Sihirbazı öğesine tıklayın.
  3. Montaj İlişkisi Referansı sekmesinde, Bileşen Hizalama Seçenekleri altında, Yüzleri Tanımla öğesine tıklayın.
  4. Bileşenin tüm yüzlerini tanımlayın PropertyManager'ında dört seçim bölgesinin her biri için bileşenin karşılık gelen yüzüne tıklayın, ardından yüzleri tanımlamak için öğesine tıklayın. Ayrıntılar için videoya bakın.
  5. Tesisat Bileşen Sihirbazı'nda ray montaj ilişkilerini tanımlayın:
    1. Montaj İlişkisi Referansı sekmesinde, Referans Adı altında, Ray İçin öğesine ve İsteğe Bağlı Montaj İlişkisi Referansı için Ekle öğesine tıklayın.

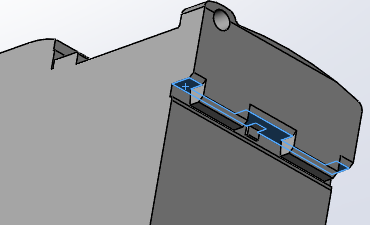

    2. Montaj ilişkisi referansı oluştur PropertyManager'ında, Rayın üst yüzü için gösterilen yüzü seçin.

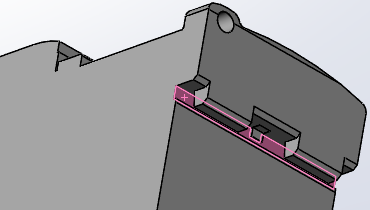

    3. Rayın ön yüzü için gösterilen yüzü seçin.

  6. Ray montaj ilişkisi referanslarını tanımlamak için öğesine tıklayın.
  7. Kaydet ve Bitir'e tıklayın.

    Bağlantı noktaları oluşturduğunuz bir sonraki görev için Tesisat Bileşen Sihirbazı'nı açık tutun.



Bağlantı Noktalarını Oluşturma

  1. Tesisat Bileşen Sihirbazı'nda, Tesisat Fonksiyonellik Noktaları sekmesinde, Bağlantı Noktası Tipi altında Üretici parçasından Bağlantı Noktası'nı seçin ve Ekle'ye tıklayın.
  2. Üretici Parçasından Bağlantı Noktası PropertyManager'ında, Seçili Üretici Parçası altında Gözat'a tıklayın.
  3. Üretici parça seçimi iletişim kutusunda:
    1. Filtreler sekmesinde, Üretici parçası altında Üretici olarak Schneider Electric'i belirtin.
    2. Referans için lc1d12 girin.
    3. Sınıflandırma altında, Sınıfta için Tüm sınıflar'a tıklayın.
    4. Ara öğesine tıklayın.

      Sistem gerekli bileşeni bulur.

    5. Bileşene ve Seç'e tıklayın.

      PropertyManager'da Klemens Listesi doldurulur ancak Bağlantı Noktaları henüz atanmaz.

  4. PropertyManager'ı açık olarak sabitlemek için öğesine tıklayın.

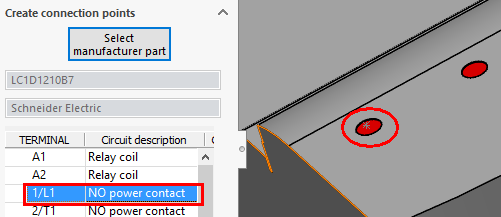

  5. Klemens Listesialtında, İşaret altındaki ilk öğeyi seçin, ardından grafik alanında ilgili bileşen klemensi objesini seçin.

    Seçim Seçili Obje altında görünür. Liste, Bağlantı Noktası Adı altında seçili objeyi görüntüler.

  6. öğesine tıklayın.

    Liste, Bağlantı Noktası Adı altında seçili objeyi görüntüler.

  7. Tüm bağlantı noktalarını oluşturmak için 5. ve 6. adımları tekrarlayın.

  8. PropertyManager'ı kapatın ve ardından sihirbazı kapatarak dosyayı elektrik projesinin SOLIDWORKS klasörüne kaydedin.

    Bu parçayı Alıştırma 2'de tekrar kullanırsınız.
