SOLIDWORKS Electrical 3D - Alıştırma 3

Bu alıştırmada, bir teknik resme eklediğiniz 2B görünümleri oluşturmak için 3B model verilerini kullanırsınız. Ardından bir proje teknik resmi oluşturursunuz.

Önceki alıştırmaları tamamlamadıysanız Alıştırma 2 elektrik projesini indirin, sıkıştırılmış dosyayı yerel bir sürücüye açın ve arşivden çıkarın.

2B Görünümler Oluşturma

  1. SOLIDWORKS Electrical 3D'de kabin projesini açın.
  2. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde 2B Teknik Resim Oluştur öğesine tıklayın.

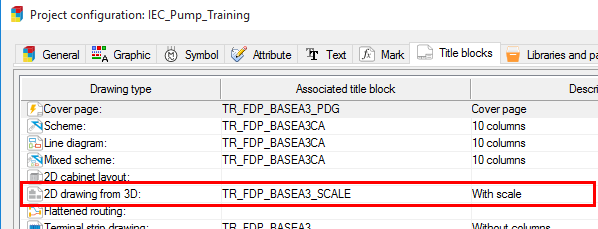

    Grafik alanında bir 2B teknik resim dosyası açılır. Yazılım, Elektrik projesi konfigürasyonundaki başlık bloğu ayarlarının boyutlarını kullanır.

  3. Paleti Göster Görev Bölmesi'nden Ön teknik resim görünümünü sürükleyin ve videoda gösterildiği gibi teknik resim çalışma sayfasına yerleştirmek için tıklayın.
  4. Ekle > Tablolar > Malzeme Listesi seçeneğine tıklayın.

    SOLIDWORKS malzeme listesini yönetir. Bu, SOLIDWORKS Electrical Schematic'te olduğu gibi bir ekipman raporu değil, bir parça listesi raporudur. Bu SOLIDWORKS malzeme listesini temel olarak mekanik teknik resim gereksinimlerini karşılamak için kullanırsınız.

  5. PropertyManager'da:
    1. Teknik resim görünümünü seçin.
    2. Tablo Şablonu altında malzeme listesi-standartöğesini seçin.
    3. Malzeme Listesi Tipi altında Yalnızca üst düzey öğesine tıklayın.
    4. öğesine tıklayın.
  6. Malzeme listesini sürükleyin ve teknik resim görünümünün altına yerleştirmek için tıklayın.

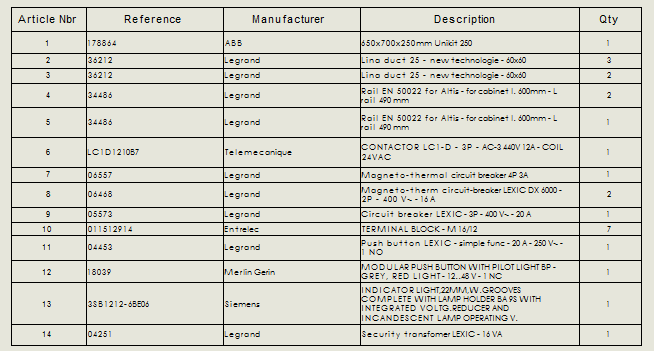

  7. Malzeme listesini değiştirmek için üzerine gelme araçlarını kullanın:
    • Malzeme sütununu silin.
    • Üretici parçasını görüntülemek için Parça numarası sütunu için sütun özelliği düzenleme araçlarını kullanın.
    • Üretici sütununu ekleyin.

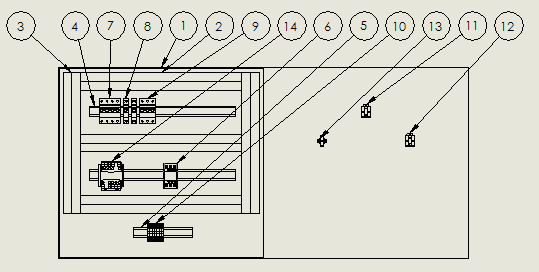

  8. CommandManager'ın Detaylandırma sekmesinde, Otomatik Balon öğesine tıklayın ve balonları otomatik olarak yerleştirmek için teknik resim görünümüne tıklayın.
  9. PropertyManager'da:
    1. Balon Düzeni altında Balonlarından Yukarıya Yerleştir öğesine tıklayın ve Çoklu örnekleri yoksay'ın işaretini kaldırın.
    2. öğesine tıklayın.
  10. Balon numaralarının malzeme listesindeki öğelerle eşleştiğini doğrulayın.

  11. Paleti Göster Görev Bölmesi'nden Arka teknik resim görünümünü sürükleyin ve videoda gösterildiği gibi teknik resim çalışma sayfasına yerleştirmek için tıklayın.

    Altında bir delik tablosu için boşluk olduğundan emin olun. Delik tablosunu doğru şekilde doldurmak için kapı bileşenlerini gizleyin.

  12. Grafik alanında, teknik resim görünümünü seçin.
  13. PropertyManager'da Görünümü Farklı Kaydet altında Daha Fazla Özellik'e tıklayın.
  14. Teknik Resim Görünümü Özellikleri iletişim kutusunda Bileşenleri Gizle/Göster sekmesinde, eklediğiniz teknik resim görünümündeki üç deliği seçin, ardından Tamam'a ve öğesine tıklayarak iletişim kutusunu ve PropertyManager'ı kapatın.

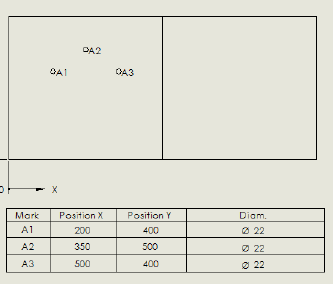

  15. Ekle > Tablolar > Delik Tablosu öğesine tıklayın.
  16. PropertyManager'da:
    1. Datum altında Başlangıç için teknik resim görünümünde kabinin sol alt tepe noktasını seçin.
    2. Delikler altında Kenarlar/Yüzler için teknik resim görünümünde üç deliği seçin.
    3. öğesine tıklayın.
    4. Delik tablosunu teknik resim çalışma sayfasına konumlandırmak için sürükleyin ve yerleştirmek için tıklayın.

Proje Teknik Resmi Oluşturma

2B teknik resimden bir proje teknik resmi oluşturursunuz. Bu işlem otomatik olarak bir başlık bloğu ekler ve dosyayı elektrik projesinin Drawings dizinine .EWG biçiminde kaydeder.

Proje teknik resmi oluşturmak için:

  1. Oluşturduğunuz teknik resimde Araçlar > SOLIDWORKS Electrical > Proje Teknik Resmi Oluştur öğesine tıklayın.

    Sistem proje teknik resmini oluşturduğunu ve projeye eklediğini size bildirir.

  2. SOLIDWORKS Electrical Görev Bölmesi'nde Kabin öğesine sağ tıklayın ve Önizleme'yi seçin.

    Proje teknik resminin önizlemesi görüntülenir.
