SOLIDWORKS Electrical Schematic - Alıştırma 6

Bu alıştırmada eşpotansiyel numaralandırmasını yönetir ve klemens gruplarını bağlarsınız.

Bu alıştırma, Alıştırma 5'te oluşturduğunuz elektrik projesine dayanmaktadır. Bu alıştırmayı tamamlamadıysanız bu elektrik projesi dosyasını indirip SOLIDWORKS Electrical yazılımında arşivden çıkarabilirsiniz.

Bu alıştırmayı izlerken referans olarak bu PDF belgesini açın veya indirin ve yazdırın.

Panelden Semboller Ekleme

Bu alıştırmada, paneldeki bileşen listesini kullanarak yeni bir şema teknik resmi oluşturursunuz, teller çizer ve göstergeler yerleştirirsiniz.

Panelden sembol eklemek için:

  1. Belgeler panelinde, 1 - Defterlerim'e sağ tıklayın ve Yeni > Şema'ya tıklayarak şema 05'i dosyaya ekleyin.
  2. Şema 05 öğesine sağ tıklayın ve Özellikler öğesine tıklayın.
  3. İletişim kutusunda, Tanım, Tanım (diliniz) için Signaling yazın ve Tamam'a tıklayın.
  4. Şematik > Tek tel çiz öğesine tıklayın.
  5. Komut bölmesinde Elektrik telleri sekmesini sabitleyin ve videoda gösterildiği gibi iki yatay ve iki dikey tel çizin.
  6. Bileşenler bölmesinde, L3 - Kontrol paneli altında:
    1. = F1-H1 öğesine sağ tıklayın Sembol ekle öğesine tıklayın ve grafik alanında sembolü en soldaki dikey tel üzerine yerleştirmek için tıklayın.
    2. =F1-H2 sembolü için 6a adımını tekrarlayın ve en sağdaki dikey tel üzerine yerleştirin.
    3. Komut bölmesini kapatın ve çalışmanızı gözden geçirin.

Çok Dilli Metin Yerleştirme

Bu alıştırmada, çizim şeması 05'e iki çevrilebilir metin örneği Motor 1 On ve Motor 2 On metinlerini yerleştirirsiniz. Çok dilli metin temel metinden daha iyidir çünkü uygulama onu elektrik projesi veritabanında saklar.

Çok dilli metin yerleştirmek için:

  1. Çiz > Çok dilli metin öğesine tıklayın.
  2. Çok dilli metni yerleştirmek için grafik alanında en soldaki dikey çizginin altına tıklayın.
  3. Komut bölmesinde:
    1. Metin altında İngilizce için Motor 1 \P ON yazın.
    2. Biçim altında, Proje konfigürasyonu kullan öğesinin işaretini kaldırın.
    3. Ana dil (diliniz) altında yazı tipi olarak Arial'i seçin.
    4. Metin Yükseklik değerini 6, Renk'i Mavi olarak belirleyin.
    5. Yaslama altında Merkez Orta'yı seçin.
    6. öğesine tıklayın.
  4. En sağdaki dikey tel için Motor 2 \P ON metnini yazmak üzere 1. ila 3. adımları tekrarlayın.

Teknik Resimler Arasına Kutupluluk Başlangıçları ve Bitişleri Yerleştirme

Bu alıştırmada, kutupluluk başlangıçlarını ve bitişlerini teknik resim şemaları 03 ile 04 arasına yerleştirirsiniz.

Teknik resimler arasına kutupluluk başlangıçları ve bitişleri yerleştirmek için:

  1. 03 - Electrical scheme belgesini açın.
  2. Şematik > > Başlangıç-bitiş okları öğesine tıklayın.
  3. Başlangıç-bitiş yöneticisi iletişim kutusunda:
    1. Önceki ve Sonraki araçlarını kullanarak 03 - Electrical scheme belgesini sol blokta ve 04 - Command'i ise sağ blokta açın.
    2. Tekli ekleme öğesine tıklayın ve videoda gösterildiği gibi başlangıç olarak sol bloktaki üst telin ucunu seçin, ardından sağ blokta bitiş olarak üst telin ucunu seçin.

    3. Sol blokta başlangıç olarak üstten ikinci telin ucunu ve sağ blokta bitiş olarak alt telin ucunu seçin.

    4. Kapat'a tıklayarak 03 - Electrical belgesine dönün.
  4. Başlangıcı ve bitişi doğru belirlediğinizi onaylamak üzere 04-2 için üst başlangıç okuna sağ tıklayın ve Git > 04-2 Bitiş oku öğesine tıklayın.

    04 - Command belgesinde 03-10 bitiş oku açılır. Aksi durumda çalışmanızı kontrol edin.

Eşpotansiyel Numaralandırma

Bu alıştırmada telleri yeniden numaralandırır ve metni değiştirirsiniz.

Eşpotansiyel numaralandırması yapmak için:

  1. 03 - Electrical scheme belgesini açın.
  2. Süreç > Yeni telleri numaralandır öğesine tıklayın.

    Mevcut numaraları değiştirmeden yeni telleri yeniden numaralandırmanız istendiğinde Evet'e tıklayın.

  3. Şemanın sol üst köşesini yakınlaştırın, gösterilen dört teli kutuyla seçin, sağ tıklayın ve Tel işaretini düzenle öğesine tıklayın.

  4. İletişim kutusunda, Yeni altında, yeni tel işareti numaralarını girin ve Tamam'a tıklayın.
    Eski Yeni
    L3-1 T
    L2-1 S
    L1-1 R
    N-1 Newton

    Ardından, 48 V DC telinin numaralandırma formülünü değiştirirsiniz.

  5. Belgenin sağ üst köşesini yakınlaştırın.
  6. Proje > Konfigürasyonlar > Tel stilleri'ne tıklayın
  7. Tel stili yöneticisi'nde sol bölmede, Grup 0 altında 48 V - Kontrol'ü seçin ve Özellikler öğesine tıklayın.
  8. İletişim kutusunda Genel altında Eşpotansiyel formülü'nü seçin ve satırın sağ tarafında Formül öğesine tıklayın.
  9. Formül yöneticisinde Numara 3'ü, Dosya işareti/Eşpotansiyel sayacı'nı seçin, Formülü değiştir'e ve Tamam'a tıklayın.
  10. Tamam'a ve Kapat'a tıklayarak 03 - Electrical scheme belgesine dönün.

    Sonra, teknik resim numaralandırmasını, yaptığınız manuel numaralandırmayı kaybetmeden güncellersiniz.

  11. Süreç > Telleri yeniden numaralandır öğesine tıklayın.
  12. İletişim kutusunda, Telleri numaralandır altında Tel numaralarını yeniden Hesapla'ya tıklayın, Manuel numaraları yeniden hesapla seçeneğinin işaretini kaldırın ve Tamam'a tıklayın.
  13. Mevcut kablo numaralarının yeniden hesaplanmasıyla ilgili uyarıda Evet'e tıklayarak devam edin.

    Ardından, metin konumunu ve görünürlüğü yönetirsiniz. Videoyu 1:28 zaman noktasından itibaren izleyin.

  14. Şematik > Metinleri hizala öğesine tıklayın.
  15. Videoya uygun olarak metni kutulayarak seçin, yatay veya dikey bir çizgi çizin ve tıklayarak metni bu çizgi boyunca hizalayın.
  16. Şematik > Metinleri göster > Tel işaretlerini göster / gizle öğesine tıklayın ve videoda gösterilen metni kutulayarak seçip gizleyin.

    Son olarak, tel işaretlerini düzenleyip başlangıç ve bitiş oklarını belirlersiniz.

  17. 05 - Signaling belgesini açın, sol üst köşeyi yakınlaştırın, telin ucuna sağ tıklayın ve Tel işaretlerini düzenle'ye tıklayın.

  18. İletişim kutusunda, Eşpotansiyel işaretleri altında, Yeni için 03/5 yazın.

    Yinelenen işaretler sorulduğunda Evet'e ve ardından Tamam'a tıklayın.

  19. Sol alt köşeyi yakınlaştırın, telin ucuna sağ tıklayın ve Tel İşaretlerini Düzenle'ye tıklayın.

  20. İletişim kutusunda, Eşpotansiyel işaretleri altında, Yeni için 03/6 yazın.
  21. Yinelenen işaretler sorulduğunda Evet'e ve ardından Tamam'a tıklayın.
  22. Şematik > Başlangıç - bitiş okları > Otomatik ekleme öğesine tıklayın.

    Bir iletişim kutusu başlangıç ve bitiş için kullanılan okları görüntüler.

  23. Aynı işarete sahip tüm eşpotansiyeli bağlayın öğesini seçin (videoda gösterilmiyor) ve Tamam'a tıklayın.

    Bu, aynı numaraya sahip telleri otomatik olarak bağlar.

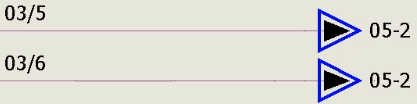

  24. İki seçili tel için 03 - Scheme 05 - Signaling belgelerdeki seçili başlangıç ve bitiş oklarını görüntüleyin.

Klemens Gruplarını Bağlama ve Düzenleme

Bu alıştırmada klemensleri yerleştirip hat şemasında ayrılmış olan kabloları kullanarak bağlarsınız. Daha sonra bir klasörde teknik resimleri oluşturursunuz.

Klemens gruplarını bağlamak ve düzenlemek için:

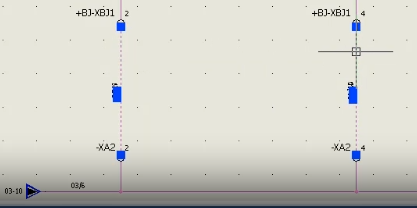

  1. 05 - Signaling belgesinde, videoda gösterildiği gibi en soldaki dikey teli sağ tıklayın ve Kablo iletkenlerini ilişkilendir'e tıklayın.

  2. İletişim kutusunda:
    1. Kablolar üst bölmesinde, Tanım altında F1 - Ana fonksiyon > W4 öğesini genişletin ve 1 öğesini seçin.
    2. Kablo iletkenleriyle ilişkilendirilecek kablolar alt bölmesinde Tel 05/2'yi seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.
  3. Videoda gösterildiği gibi en sağdaki dikey tele sağ tıklayın ve Kablo iletkenlerini ilişkilendir'e tıklayın.

  4. İletişim kutusunda:
    1. Kablolar üst bölmesinde, Tanım altında F1 - Ana fonksiyon > W4 öğesini genişletin ve 2 öğesini seçin.
    2. Kablo iletkenleriyle ilişkilendirilecek kablolar alt bölmesinde Tel 05/7'yi seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.
    İlişkilendirilen tellerin grafik alanında rengi değişir.

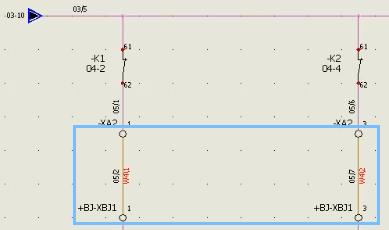

  5. Videoda gösterildiği gibi iki teli kutulayarak seçin, sağ tıklayın ve Kablo iletkenlerini ilişkilendir'e tıklayın.

  6. İletişim kutusunda:
    1. Kablolar üst bölmesinde, Tanım altında F1 - Ana fonksiyon > W4 öğesini genişletin ve 3 ve 4 öğelerini seçin.
    2. Kablo iletkenleriyle ilişkilendirilecek kablolar alt bölmesinde Tel 05/5'i ve Tel 05/10'u seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.

    Ardından, kabloları ilişkilendirmek üzere klemens gruplarını düzenlersiniz.

  7. Proje > Klemens grupları öğesine tıklayın.
  8. Klemens grupları yöneticisinde, İşaret altında XBJ1'i seçin ve Düzenle öğesine tıklayın.
  9. Klemens grubu düzenleyici'de videoda gösterildiği gibi sağ tarafta üstteki iki kabloyu seçin.

  10. Gelişmiş sekmesinde Kablo iletkenlerini ilişkilendir öğesine tıklayın.
  11. İletişim kutusunda:
    1. Üst bölmede Kablolar için Tanım altında F1 - Ana fonksiyon > W5 öğesini genişletin ve kahverengi ve mavi'yi seçin.
    2. Alt bölmede, Kablo iletkenleriyle ilişkilendirilecek kablolar için Tel 05/4'ü ve Tel 05/3'ü seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.
  12. Alttaki iki kabloyu (05/9 ve 05/8) kablo iletkeni W6 kahverengi ve mavi tellerle ilişkilendirmek için 9. ila 11. adımları tekrarlayın.
  13. Klemens grubu düzenleyicisi'ni ve Klemens grubu yöneticisi'ni kapatın.

    Daha sonra, Klemens grubu düzenleyicisini kullanarak M2 motorunu kablolara bağlayın.

  14. 03 - Electrical scheme belgesinde Proje > Klemens grupları öğesine tıklayın.
  15. Klemens grupları yöneticisinde, İşaret altında XM1'i seçin ve Düzenle öğesine tıklayın.
  16. Klemens grubu düzenleyicisi'nde, videoda gösterildiği gibi sol taraftaki üç kabloyu seçin, sağ tıklayın ve Kablo iletkenlerini ilişkilendir'e tıklayın.

  17. İletişim kutusunda:
    1. Üst bölmede Kablolar için Tanım altında F1 - Ana fonksiyon > W2 öğesini genişletin ve 1, 2 ve 3 öğelerini seçin.
    2. Alt bölmede, Kablo iletkenleriyle ilişkilendirilecek kablolar için üç teli seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.
  18. Klemens grubu düzenleyicisi'ni ve Klemens grubu yöneticisi'ni kapatın.

    Daha sonra, Klemens grubu düzenleyicisi'ni kullanarak M1 motorunu kablolara bağlayın.

  19. Videoda gösterildiği gibi sol alttaki telleri kutulayarak seçin, sağ tıklayın ve Kablo iletkenlerini ilişkilendir'e tıklayın.

  20. İletişim kutusunda:
    1. Üst bölmede Kablolar için Tanım altında F1 - Ana fonksiyon > W1 öğesini genişletin ve kahverengi, siyah ve mavi'yi seçin.
    2. Alt bölmede, Kablo iletkenleriyle ilişkilendirilecek kablolar için üç teli seçin.
    3. Menüde, Kablo iletkenlerini ilişkilendir öğesine ve Tamam'a tıklayın.

    Son olarak, Terminal Strips adlı bir klasörde klemens grubu teknik resimleri oluşturursunuz.

  21. Proje > Klemens grupları öğesine tıklayın.
  22. Klemens grubu yöneticisi'nde, İşaret altında, İşaret'in altındaki dört öğenin tümünü seçin ve menüde Bitiş klasörleri öğesine tıklayın.
  23. İletişim kutusunda, Yeni Klasör öğesine tıklayın.
  24. Klasör iletişim kutusunda Tanım, Tanım (diliniz) için Terminal Strips yazın ve Tamam'a tıklayın.
  25. Klemens grubu yöneticisi'nde Teknik resimler oluştur öğesine tıklayın.

    Bir ilerleme iletişim kutusu ve ardından bir özet iletişim kutusu görüntülenir.

  26. Özet iletişim kutusunu ve Klemens grubu yöneticisi'ni kapatın.
  27. Belgeler bölmesinde, 1 - Klemens grupları'nı genişletin ve çalışmanızı kontrol etmek için her bir öğeye tıklayın.
