Tek Dinamik Ekleme Konfigürasyonu

Bu tip bir konfigürasyon dosyası gördüğünüzde, konnektör otomatik olarak bir sembolle çizilir.

Dinamik sembole erişmek için aşağıdakilerden birini yapın:
  • Electrical projesi > Konfigürasyonlar > Konnektör > Özellikler öğesine tıklayın.
  • Electrical projesi > Konfigürasyonlar > Konnektör > Yeni öğesine tıklayın.
  • Kenetlenebilir panelde, bir elektrik projesine sağ tıklayın ve Konfigürasyonlar > Konnektörler > Özellikler öğesine tıklayın.
  • Kenetlenebilir panelde, bir elektrik projesine sağ tıklayın ve Konfigürasyonlar > Konnektörler > Yeni öğesine tıklayın.

İletişim kutusunun sol kısmında konfigürasyon ayarları beş sekmede görüntülenir. Sağ kısımda bir parametre önizlemesi görünür.

Genel

Konfigürasyonu adlandırmanızı ve tüm yazılım dillerinde bir tanım girmenizi sağlar.

Şekil

Ekleme sırasında, konnektör sembolü otomatik olarak konfigürasyon parametreleriyle birlikte oluşturulur.

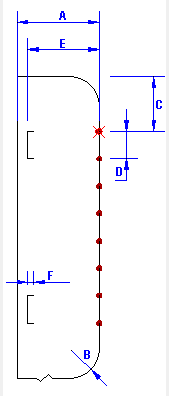

  • Boyut
    • Genişlik: Konnektör gövdesinin genişliğini girin (A). Konnektörün toplam genişliğini elde etmek için bu değeri dolgu yarıçapıyla birleştirmelisiniz.
    • Yuvarlatılmış köşe yarıçapı: Dolgunun çapını girin (B).
  • Pimler
    • İlk noktaya mesafe: Konnektörün üst kısmı ile ilk bağlantı noktası arasındaki mesafeyi girin (C).
    • İki pim arasındaki aralık: İki bağlantı noktası arasındaki mesafeyi girin (D). Bu değer iki tel iletkeni arasındaki uzaklığa karşılık gelmelidir.
    • Pim tarafı: Aynı devredeki pimlerin tek tarafa mı yoksa iki tarafa mı çizileceğini belirler. Listede dört öğe bulunur (Sağ, Sol, Sol ve sağ, Sağ ve sol). Sağ ve Sol seçerseniz devrenin ilk pimi sağ tarafa yerleştirilir, ardından aynı devrenin sonraki noktaları karşı tarafa yerleştirilir. Yeni bir devre tekrar sağ taraftan başlar. Her bir devrenin tüm pimleri için her iki tarafa bir bağlantı noktası sembolü ve bir devre sembolü eklenir.
    • Sembol devresi ekle: Devre başına yalnızca bir sembol eklemeyi veya her bir devrenin her bir pimi için devre sembolü eklemeyi seçmenizi sağlar.
  • Taraklar
    Tarak pek çok devreyi gruplayan özel bir grafik elemanıdır. Tarak oluşturmak için devreleri konnektöre atanmış üretici parçası içinde gruplamanız gerekir.
    • Tarak konumu: Bağlantı noktaları ve tarak arasındaki mesafeyi girin (E).
    • Tarak dişi genişliği: Tarağın yatay hat genişliğini girin (F).
  • Seçenekler
    • Dikey ayırıcı konumu: Dikey bir ayırma hattı istiyorsanız bu ayırıcı ile konnektörün sağ tarafı arasındaki mesafeyi girin. Ayırıcıyı çizmemek için O değerini koruyun.
    • Arka plan kenar boşluğu: Otomatik temizleme ekleyerek konnektör altına çizilen objeleri gizleyebilirsiniz. Temizleme boşluğunu belirlemek için bir değer girin. O değeri, konnektör uzatmasına karşılık gelir.
    • Çapraz referans tipi: Varsayılan çapraz referansların seviyesini seçin. Konnektörü temsil eden sembollere otomatik olarak uygulanır.

Öznitelikler

Konnektörün üst ve alt kısmına öznitelikler yerleştirebilirsiniz. Bu öznitelikler, düzenleyebileceğiniz belirli bir sembolün içine yerleştirilir.

Seçenek Tanım


İstediğiniz sembolü seçmek için sembol seçiciyi açar.
Sembolü kaldırır.
Değiştirmek üzere sembol düzenleyiciyi açar.
  • Bilgi (üst).

    Öznitelikleri içeren sembolün ekleme noktasının koordinatlarını, konnektör sembolünün sol üst açısına göre girin (A) (B).

  • Bilgi (alt)

    Öznitelikleri içeren sembolün ekleme noktasının koordinatlarını, konnektör sembolünün sol alt açısına göre girin (C) (D).

Bağlantı noktaları

Bağlantı noktaları sembolü tel iletkenlerine bağlamak için gereklidir.

Ekleme işlemi sırasında, bağlantı noktaları konnektör sembolüne otomatik olarak eklenir. Özel öznitelikler eklemek için sembolü düzenleyebilirsiniz.
Seçenek Tanım


İstediğiniz sembolü seçmek için sembol seçiciyi açar.


Sembolü kaldırır.


Değiştirmek üzere sembol düzenleyiciyi açar.

Devreler

Ekleme işlemi sırasında, yönetilen devreler üretici parçasından gelen devrelerden oluşur. İletişim kutusunda görüntülenen liste Konnektör sınıfı ile ilişkilendirilmiş devrelere bağlıdır.

Bu özellik pim tipini konnektör sembolüne çizmenize olanak tanır.

Sembolü bağlantı noktasına eklenecek her bir devre tipiyle ilişkilendirebilirsiniz. Ekleme açısını ve ölçek faktörünü de yönetebilirsiniz.

Seçenek Tanım


İstediğiniz sembolü seçmek için sembol seçiciyi açar.


Sembolü kaldırır.


Değiştirmek üzere sembol düzenleyiciyi açar.
