Tel Etiketleri

Tel etiketlerine erişebilir ve bunları temsil eden sembolleri yapılandırabilirsiniz.

Tel etiketlerine erişmek için bir tele sağ tıklayın ve Tel etiketlerini göster/gizle'ye tıklayın.

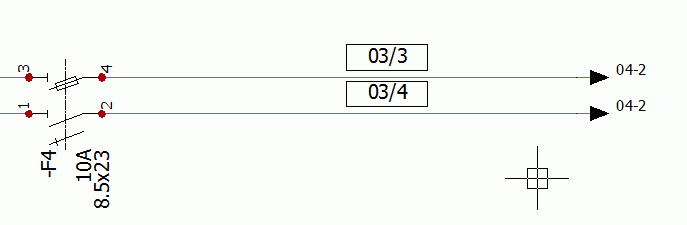

Tel etiketi, tel numarasını görüntüler. Tel numaralandırmanın etkin olduğundan emin olun.

Tel etiketleri, telle ilişkilendirilen verileri veya özellikleri görüntüleyebilecek bir sembolle ve özniteliklerle temsil edilir. Tel özelliklerini düzenlemek için tel etiketine sağ tıklayabilirsiniz.

Tel Etiketi için Sembolü Yapılandırma

  1. Elektrik projesi ayarları > Grafik sekmesi öğesine tıklayın.

  2. Aşağıdaki seçenekleri gerektiği gibi kullanın:
    Seçenek Tanım


    		Gerekli sembolü seçmek için sembol seçiciyi açar.


    		Sembolü kaldırır.


    		Değiştirmek üzere sembol düzenleyiciyi açar.

Tel etiketlerini temsil eden sembollerin devreleri veya bağlantı noktaları yoktur. Sembol özelliklerindekiSembol tipi parametresinde Tel etiketleri öğesini seçin.
