定义楼层

使用 BIMLevels 命令可定义垂直视图（如标高和截面）中的楼层。

在 BIM 工程图中，楼层是指示建筑的地板、基础和屋顶高度的辅助元素。

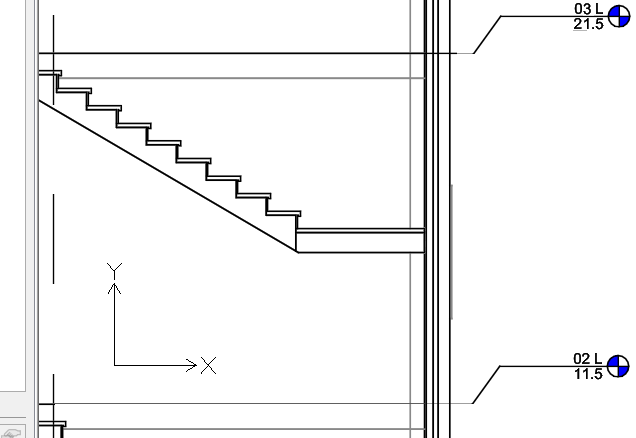

示例：

楼层由以下元素组成：

1. 中央线段
2. 起始线段
3. 结束线段
4. 符号（气泡）

要定义楼层：

注意：您只能在标高和垂直截面中添加楼层。

1. 请执行以下操作之一：
   • 在功能区上，单击 BIM > 批注 > 楼层。
   • 在菜单上，单击 BIM > 楼层。
   • 键入 BIMLevels。
2. 在图形区域中，指定第一个楼层点。
3. 水平移动光标并指定第二个楼层点。
4. 在命令窗口中，键入楼层的名称，然后按 Enter 键。
5. 根据需要重复步骤 2 到 4 以定义其他楼层。

自定义楼层

使用属性控制板，您可以更改楼层的外观。

您可以执行以下操作：

• 隐藏楼层线的线段。例如，中央线段。
• 显示或隐藏楼层符号
• 更改线条的颜色、粗细和类型。例如，您可以使用不同的颜色来表示中央线段。

此外，您可以使用夹点调整楼层符号的位置。如果出现重叠的楼层符号，可以借助夹点偏移气泡。

要显示或隐藏楼层符号：

默认情况下，楼层符号出现在级别线的两端。

1. 在图形区域中，指定一个楼层。
2. 在属性控制板的可见性中，指定是或否以显示或隐藏所需的楼层符号：
   • 符号 #1
   • 符号 #2

要移动楼层：

1. 在标高或垂直截面中，选择要移动的楼层。
2. 单击楼层并将其拖动到新位置。

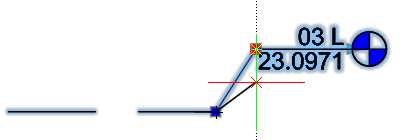

要使楼层线相对于其符号偏移：

1. 在标高或垂直截面中，指定要修改的楼层。

   这将选择楼层并显示夹点。

2. 单击并拖动楼层符号附近的夹点，以将符号移动到所需位置。
