圆角 - 横截半径大于沿边半径

跨圆角的曲线的半径大于圆角建模时所沿边线的半径。

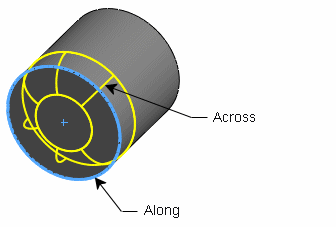

在 SOLIDWORKS 中建模圆角时，您指派给该圆角的半径就是其横截曲率。 圆角建模时所沿边线的半径就是其沿边曲率。

如果您试图识别的面的横截曲率等于或大于沿边曲率，Featureworks 将无法识别该圆角。此限制适用于沿边曲率和横截曲率都是凸形（如下所示）或都是凹形的情况。

范例

如果横截曲率是凹形而沿边曲率是凸形（如下所示），则 FeatureWorks 可以识别该圆角。
