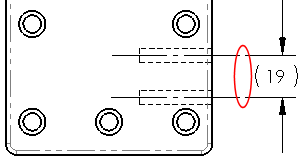

中心线注解 中心线是标记圆中心的注解，描述工程图上的几何体大小。 您可自动或手动将中心线插入到工程图视图中。 SOLIDWORKS 软件避免双重中心线。 如果您标注尺寸到中心线，延伸线会自动缩短。 父主题中心符号线与中心线 中心符号线 装配体选项 文档属性 - 出详图 自动插入中心线 要自动插入中心线： 在工程图文档中，单击选项 > 文档属性 > 出详图。 在视图生成时自动插入下选择中心线。 单击确定。 插入工程图视图。 中心线自动出现在所有合适的特征中。 启用“大型装配体设置”或零部件数量超出大型装配体的阈值时，中心线不会自动插入。 手动插入中心线 要手动插入中心线： 在工程图文档中，单击注解工具栏中的中心线 ，或单击插入 > 注解 > 中心线。 即会显示中心线 PropertyManager。 您可以先选择工具或者先选择一实体。 选取以下选项之一： 两条边线（平行或非平行） 工程图视图中的两个草图线段（除样条曲线外） 一个面（圆柱、圆锥、回转或扫描） 图形区域中的视图 FeatureManager 设计树中的特征、零部件或工程图视图 单击 。 范例：应用中心符号尺寸 要在整个特征中插入中心线，选择一个圆柱面。每个线段都是单个对象，可单独删除。 欲在一个特征中插入中心线，选择一个面。 欲在适当的特征中插入中心线，在图形区域或 FeatureManager 设计树中选择视图。 欲从左侧中央插入中心线到右侧中央，选择顶部和底部边线。
中心线注解 中心线是标记圆中心的注解，描述工程图上的几何体大小。 您可自动或手动将中心线插入到工程图视图中。 SOLIDWORKS 软件避免双重中心线。 如果您标注尺寸到中心线，延伸线会自动缩短。 父主题中心符号线与中心线 中心符号线 装配体选项 文档属性 - 出详图 自动插入中心线 要自动插入中心线： 在工程图文档中，单击选项 > 文档属性 > 出详图。 在视图生成时自动插入下选择中心线。 单击确定。 插入工程图视图。 中心线自动出现在所有合适的特征中。 启用“大型装配体设置”或零部件数量超出大型装配体的阈值时，中心线不会自动插入。 手动插入中心线 要手动插入中心线： 在工程图文档中，单击注解工具栏中的中心线 ，或单击插入 > 注解 > 中心线。 即会显示中心线 PropertyManager。 您可以先选择工具或者先选择一实体。 选取以下选项之一： 两条边线（平行或非平行） 工程图视图中的两个草图线段（除样条曲线外） 一个面（圆柱、圆锥、回转或扫描） 图形区域中的视图 FeatureManager 设计树中的特征、零部件或工程图视图 单击 。 范例：应用中心符号尺寸 要在整个特征中插入中心线，选择一个圆柱面。每个线段都是单个对象，可单独删除。 欲在一个特征中插入中心线，选择一个面。 欲在适当的特征中插入中心线，在图形区域或 FeatureManager 设计树中选择视图。 欲从左侧中央插入中心线到右侧中央，选择顶部和底部边线。
自动插入中心线 要自动插入中心线： 在工程图文档中，单击选项 > 文档属性 > 出详图。 在视图生成时自动插入下选择中心线。 单击确定。 插入工程图视图。 中心线自动出现在所有合适的特征中。 启用“大型装配体设置”或零部件数量超出大型装配体的阈值时，中心线不会自动插入。
手动插入中心线 要手动插入中心线： 在工程图文档中，单击注解工具栏中的中心线 ，或单击插入 > 注解 > 中心线。 即会显示中心线 PropertyManager。 您可以先选择工具或者先选择一实体。 选取以下选项之一： 两条边线（平行或非平行） 工程图视图中的两个草图线段（除样条曲线外） 一个面（圆柱、圆锥、回转或扫描） 图形区域中的视图 FeatureManager 设计树中的特征、零部件或工程图视图 单击 。

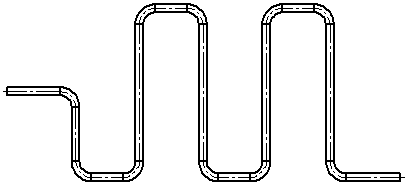

范例：应用中心符号尺寸 要在整个特征中插入中心线，选择一个圆柱面。每个线段都是单个对象，可单独删除。 欲在一个特征中插入中心线，选择一个面。 欲在适当的特征中插入中心线，在图形区域或 FeatureManager 设计树中选择视图。 欲从左侧中央插入中心线到右侧中央，选择顶部和底部边线。
