文档属性 - 注释

可以指定注释的文档层绘图设定。适用于所有文档类型。

要打开此页面：

打开工程图后，单击选项 （标准工具栏），选择文档属性选项卡，然后选择注解 > 注释。

总绘图标准

总绘图标准 从所选绘图标准页面设定继承而来。

基本注释标准

基本注释标准
选择一个标准：
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

引线样式

引线样式 选择： 样式。
引线厚度 选择： 一个厚度值，或选择自定义大小，然后输入厚度值。

文本

字体

单击以修改字体。
文字对齐 选择：
  • 中
  • 左
  • 右

引线连接于注解

引线连接于注解 选择一个默认的定位点位置：
  • 最近端
  • 左
  • 右

引线显示

引线显示 选择：
  • 直线(S)
  • 折弯。 在引线中插入与文字对齐的水平折弯。 选取：
    • 使用文档引线长度。 从注解页面设置派生引线长度。
    • 引线长度。 可让您输入引线非弯曲部分的长度。
  • 下划线
  • 样条曲线
  • VDA
引线对齐捕捉（可用于 DIN 和 JIS 标准） 允许零件序号中的引线捕捉到零件序号的一侧。

边界

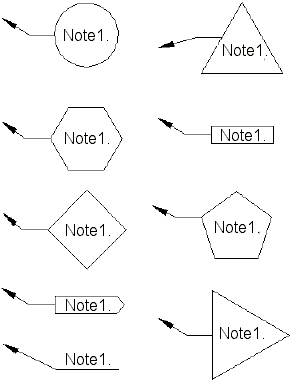

样式 选择无可显示不带边界的注释文本，或者选择边界样式。
大小 从列表中选取一大小（指定的字符数）、紧密配合（根据文字自动调整）、或者自定义大小（您在此设定零件序号大小）。
如果您选择紧密配合，您可以添加填充以指定边框和文字之间的位移。
紧套 紧套，具有 0.25 英寸填充

格式化

段落间距 设定相邻段落之间的间距。

当选定所有文本时，段落之间的间距是 0.25 英寸

不显示带边框的句点 当注释具有边框时隐藏段落编号之后的句点。

图层

图层
选择一个图层。
必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。
必须在工程图视图文档的图层（“图层”工具栏）中选择依照标准以应用这些图层设置。
