异型孔向导概述

创建和删除孔向导特征

要生成异型孔向导孔，请生成零件并选择一个曲面，单击 异型孔向导 （“特征”工具栏）或 插入 > 特征 > 异型孔 > 向导，设置 PropertyManager 选项，然后单击 。

孔向导特征包含两个草图。第一个草图为孔位置草图，第二个草图为孔轮廓草图。

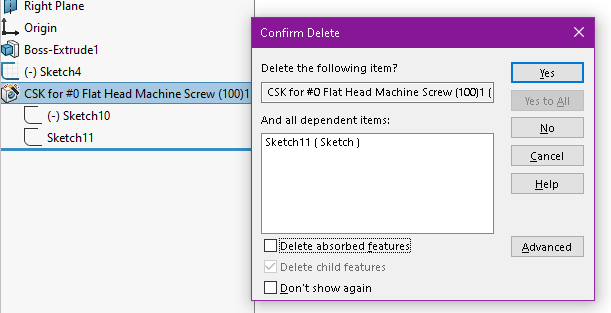

删除孔向导特征时，您可以保留孔位置草图。在确认删除对话框中，清除删除已吸收的特征选项以便仅删除孔轮廓草图并保留孔位置草图。

要删除孔位置草图，请选择删除已吸收的特征。

异形孔向导用户界面包括以下功能：

动态更新

您所选择的孔类型决定功能、可用选项及图形预览。选择孔类型之后，您可以决定适当的扣件。扣件会动态地更新相应参数。使用 PropertyManager 来设定孔类型参数并找出孔。除了基于终止条件和深度的动态图形预览外，PropertyManager 中的图形显示适用于您所选择的孔类型的具体细节。

功能

当您使用异形孔向导生成一孔时，孔的类型和大小出现在 FeatureManager 设计树中。

您可使用异形孔向导生成基准面上的孔，以及在平面和非平面上生成孔。 在具有多特征的模型上，可您可添加异型孔向导孔到模型中的任何特征。
平面上的孔可让您生成一个与特征成一角度的孔。

面选择

您可在单击特征工具栏上的 异型孔向导 之前（预选）或之后（后选）选取面。

• 如果您预选了平面，所产生的草图为 2D 草图。
• 如果您后选了平面，所产生的草图为 2D 草图，除非您先单击 3D 草图。
• 如果您预选或后选非平面，所产生的草图是 3D 草图。

与 2D 草图不一样，您不能将 3D 草图约束到直线。然而，您可将 3D 草图约束到面。

草图选择

在 PropertyManager 中的位置选项卡上的孔位置下，您可以单击现有的 2D 草图并选择要定位的现有 2D 草图，并自动在草图几何体的所有端点、顶点和点创建孔。您可以选择草图实体，比如直线、矩形、槽口和样条曲线。

草图选项指定用于自动创建实例的几何体。

• 选择在草图几何体上创建实例以使用草图几何体来放置孔。
• 选择在构造几何体上创建实例以使用构造几何体来放置孔。

最常用名称

对于每种孔类型（旧制孔 除外），您可以创建、保存、更新或删除孔类型以包括最常用属性参数。 这允许您将任何已保存的孔类型应用到 SOLIDWORKS 文档。
