强调轮廓

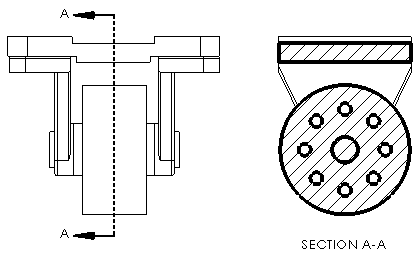

在剖面视图中，您可以强调符合 ISO 128-50 的切除面轮廓。通常，这意味着面轮廓的设置比剖面视图中其他模型线要厚。

在剖面视图中强调轮廓

要在剖面视图中强调轮廓：

  1. 在工程图中选择一个剖面视图。
  2. 在 PropertyManager 中的剖面视图下，选择强调轮廓。
  3. 单击 。

设置强调轮廓的线型

要设置强调轮廓的线型：

  1. 在工程图中，单击工具 > 选项 > 文档属性 > 线型。
  2. 在对话框中的边线类型中，选择强调剖面轮廓。
  3. 设置选项。
  4. 单击确定。
