磁力配合 您可以使用磁力配合定位使用 Asset Publisher 工具创建的资产。 您可以使用 Asset Publisher 工具来定义连接点和地面基准面。 在您插入资产并使其彼此接近时，使用磁力配合将资产捕捉至与其他资产相对的位置。 您可以通过单击光标附近的锁定配合 图标来锁定磁力配合。 要启用磁力配合，单击工具 > 磁力配合打开/关闭。 父主题设施布局 定义地面基准面 定义连接点 激活地面基准面 发布资产 Asset Publisher PropertyManager 地面基准面 PropertyManager 大型设计审阅中的磁力配合 通过连接点循环 插入具有磁力配合的零部件时，您可以通过使用键盘快捷方式循环通过连接点。 使用左括号 [ 来循环通过移动零部件上的连接点。 使用右括号 ] 来循环通过静态零部件上的连接点。 要使用键盘快捷方式循环通过连接点： 选择要用于磁力配合中的零部件。 选择零部件之后，使用 [ 或 ] 来循环通过连接点。 要自定义键盘快捷方式： 打开装配体，然后单击 工具 > 自定义 > 键盘。 在类别中，选择其他。 在命令下，选择循环通过连接点（移动零部件）或循环通过连接点（静态零部件）以更改键盘快捷方式。 范例 - 磁力配合 在此示例中，您将使用磁力配合连接装配体中地板上的火车轨道。 此示例中的步骤为：创建地面基准面（地板）。 将连接点添加到第一个（直）火车轨道。 将连接点添加到第二个（弯曲）火车轨道。 将轨道添加到装配体，然后使用磁力配合连接它们。 要创建地面基准面，使用图形区域中打开的地板装配体，单击插入 > 参考几何图形 > 地面基准面。 在图形区域中，单击地面基准面的顶面。 单击 。 要将连接点添加到第一轨道，请使用图形区域中打开的直火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 当您选择线性边线时，将选择中点。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将连接点添加到第二轨道，请使用图形区域中打开的弯曲火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将资产插入到装配体中，请使用图形区域中打开的地面装配体，单击插入零部件（装配体工具栏）或插入 > 零部件 > 现有零件/装配体。 在 PropertyManager 中，在打开的文档中，选择直轨道，然后拖动指针与附加轨道至所示的图形区域。 单击以在地板上放置轨道。轨道配合地板，因为已包括地面配合。 在 PropertyManager 的打开文档中，选择弯曲轨道，然后拖动指针与附加的轨道至所示的图形区域，但不要将其释放。 当您朝着直轨道拖动弯曲轨道时，当您拖动弯曲轨道越接近直轨道时，请注意将出现磁力配合捕捉线。 单击以释放弯曲轨道，以便它可以捕捉到直轨道。
磁力配合 您可以使用磁力配合定位使用 Asset Publisher 工具创建的资产。 您可以使用 Asset Publisher 工具来定义连接点和地面基准面。 在您插入资产并使其彼此接近时，使用磁力配合将资产捕捉至与其他资产相对的位置。 您可以通过单击光标附近的锁定配合 图标来锁定磁力配合。 要启用磁力配合，单击工具 > 磁力配合打开/关闭。 父主题设施布局 定义地面基准面 定义连接点 激活地面基准面 发布资产 Asset Publisher PropertyManager 地面基准面 PropertyManager 大型设计审阅中的磁力配合 通过连接点循环 插入具有磁力配合的零部件时，您可以通过使用键盘快捷方式循环通过连接点。 使用左括号 [ 来循环通过移动零部件上的连接点。 使用右括号 ] 来循环通过静态零部件上的连接点。 要使用键盘快捷方式循环通过连接点： 选择要用于磁力配合中的零部件。 选择零部件之后，使用 [ 或 ] 来循环通过连接点。 要自定义键盘快捷方式： 打开装配体，然后单击 工具 > 自定义 > 键盘。 在类别中，选择其他。 在命令下，选择循环通过连接点（移动零部件）或循环通过连接点（静态零部件）以更改键盘快捷方式。 范例 - 磁力配合 在此示例中，您将使用磁力配合连接装配体中地板上的火车轨道。 此示例中的步骤为：创建地面基准面（地板）。 将连接点添加到第一个（直）火车轨道。 将连接点添加到第二个（弯曲）火车轨道。 将轨道添加到装配体，然后使用磁力配合连接它们。 要创建地面基准面，使用图形区域中打开的地板装配体，单击插入 > 参考几何图形 > 地面基准面。 在图形区域中，单击地面基准面的顶面。 单击 。 要将连接点添加到第一轨道，请使用图形区域中打开的直火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 当您选择线性边线时，将选择中点。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将连接点添加到第二轨道，请使用图形区域中打开的弯曲火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将资产插入到装配体中，请使用图形区域中打开的地面装配体，单击插入零部件（装配体工具栏）或插入 > 零部件 > 现有零件/装配体。 在 PropertyManager 中，在打开的文档中，选择直轨道，然后拖动指针与附加轨道至所示的图形区域。 单击以在地板上放置轨道。轨道配合地板，因为已包括地面配合。 在 PropertyManager 的打开文档中，选择弯曲轨道，然后拖动指针与附加的轨道至所示的图形区域，但不要将其释放。 当您朝着直轨道拖动弯曲轨道时，当您拖动弯曲轨道越接近直轨道时，请注意将出现磁力配合捕捉线。 单击以释放弯曲轨道，以便它可以捕捉到直轨道。
通过连接点循环 插入具有磁力配合的零部件时，您可以通过使用键盘快捷方式循环通过连接点。 使用左括号 [ 来循环通过移动零部件上的连接点。 使用右括号 ] 来循环通过静态零部件上的连接点。 要使用键盘快捷方式循环通过连接点： 选择要用于磁力配合中的零部件。 选择零部件之后，使用 [ 或 ] 来循环通过连接点。 要自定义键盘快捷方式： 打开装配体，然后单击 工具 > 自定义 > 键盘。 在类别中，选择其他。 在命令下，选择循环通过连接点（移动零部件）或循环通过连接点（静态零部件）以更改键盘快捷方式。

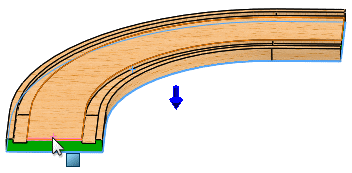

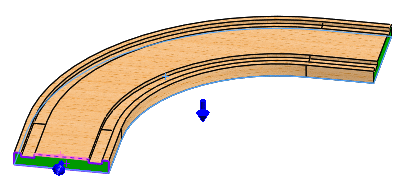

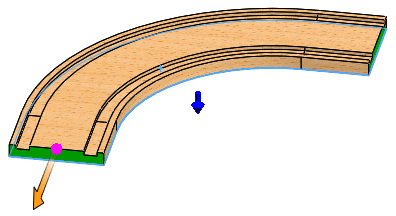

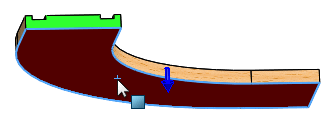

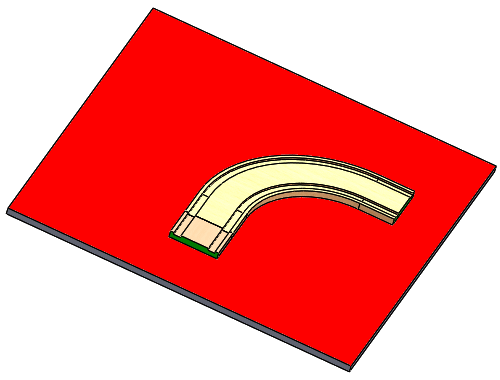

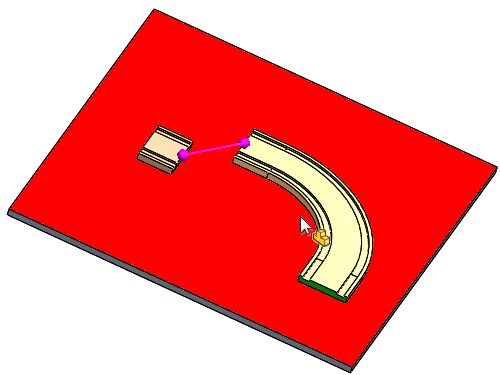

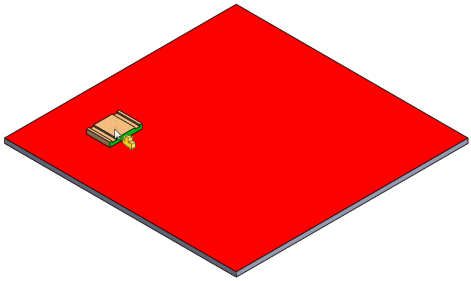

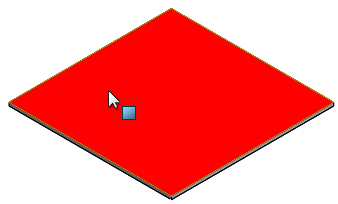

范例 - 磁力配合 在此示例中，您将使用磁力配合连接装配体中地板上的火车轨道。 此示例中的步骤为：创建地面基准面（地板）。 将连接点添加到第一个（直）火车轨道。 将连接点添加到第二个（弯曲）火车轨道。 将轨道添加到装配体，然后使用磁力配合连接它们。 要创建地面基准面，使用图形区域中打开的地板装配体，单击插入 > 参考几何图形 > 地面基准面。 在图形区域中，单击地面基准面的顶面。 单击 。 要将连接点添加到第一轨道，请使用图形区域中打开的直火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 当您选择线性边线时，将选择中点。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将连接点添加到第二轨道，请使用图形区域中打开的弯曲火车轨道，单击工具 > Asset Publisher。 在图形区域中，选择为地面基准面所示的面。 为连接点下的连接点选择所示的边线。 选择为连接方向所示的面。 单击添加接头。 单击 。FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。 要将资产插入到装配体中，请使用图形区域中打开的地面装配体，单击插入零部件（装配体工具栏）或插入 > 零部件 > 现有零件/装配体。 在 PropertyManager 中，在打开的文档中，选择直轨道，然后拖动指针与附加轨道至所示的图形区域。 单击以在地板上放置轨道。轨道配合地板，因为已包括地面配合。 在 PropertyManager 的打开文档中，选择弯曲轨道，然后拖动指针与附加的轨道至所示的图形区域，但不要将其释放。 当您朝着直轨道拖动弯曲轨道时，当您拖动弯曲轨道越接近直轨道时，请注意将出现磁力配合捕捉线。 单击以释放弯曲轨道，以便它可以捕捉到直轨道。
图标来锁定磁力配合。
。
