管理程序窗格

SOLIDWORKS 窗口的左侧面板管理零件和装配体设计、工程图纸、属性、配置以及第三方应用程序。 CommandManager 提供对 SOLIDWORKS 工具的访问。

FeatureManager® 设计树



特征的名称以在 FeatureManager 设计树中创建的顺序自上到下显示，除非您将它们重组。 （特征可看作成零件的零部件）。

装配体中的 FeatureManager 设计树显示零部件（零件或子装配体及其特征）、Mates 文件夹以及装配体特征。

工程图中的 FeatureManager 设计树在每个图纸中包含一图标。 在每个图纸下是图纸格式和每个视图的图标。 在每个视图下是属于此视图的零件和装配体。

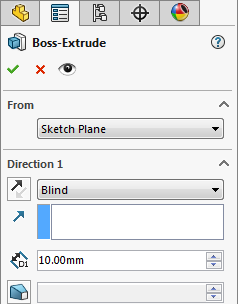

PropertyManager



SOLIDWORKS 中的大部分草图、特征以及工程图工具在左侧窗格中打开一个 PropertyManager。 PropertyManager 显示实体或特征的属性，这样您可指定属性而没有对话框盖住图形区域。

配置

ConfigurationManager： “CAD 系列”选项卡和 ConfigurationManager 选项卡是创建、选择和查看零件和装配体的多个配置的方法。

DimXpertManager



DimXpertManager 列举由零件的 DimXpert 所定义的公差特征。 它还显示 DimXpert 工具，您可用来插入尺寸和公差到零件中。 您可以将这些尺寸和公差导入到工程图中。

DisplayManager



DisplayManager 列举并提供对应用到当前模型的外观、贴图、布景、光源及相机的编辑访问权限。

Manager（管理器）显示



您可以在 FeatureManager 设计树、PropertyManager、ConfigurationManager： “CAD 系列”、ConfigurationManager、DimXpertManager 和 DisplayManager 选项卡之间切换，方法是选择 SOLIDWORKS 窗口左面板顶部的选项卡。

您可分割窗格以显示一个以上管理程序或一个管理程序的多个复制件。



如果您在 PropertyManager 中，可以展开图形窗口中的零件以同时查看 FeatureManager 弹出设计树。

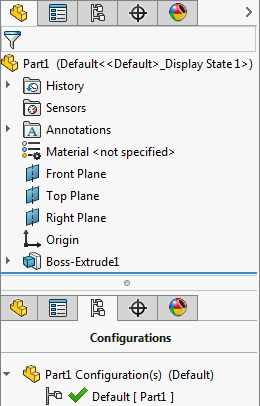

分割管理程序窗格

您可将管理程序窗格分割到图形区域的左边。

在分割后的管理程序窗格中，您可显示以下任何组合：

要分割管理程序窗格：

  1. 将指针移到管理程序窗格的顶部，直到指针变成 。
  2. 将控制条向下拖动到管理程序窗格中最后一个项目的下方。
    管理程序窗格的每个实例显示一组标签。
  3. 为每个管理程序窗格选择一个标签。

要取消管理程序窗格的分割：

将指针放到重复面板的顶部，直到指针变成 。 将控制条向上拖动到其原有位置。

您还可以通过双击分割条分割或取消分割管理程序窗格。
