显示状态表对话框

在具有多个显示状态的装配体中，您可以使用显示状态表来控制显示状态。

要访问显示状态表，请在 ConfigurationManager 的显示状态 > 表格 下，单击显示状态表。要打开表，请右键单击显示状态表，然后单击显示表。

列

名称 说明
零部件名称 显示您可为其指定显示状态设置的零部件和子装配体的列表。您可以指定顶层装配体显示状态的设置，并选择要在顶层装配体显示状态中使用的零部件或子装配体显示状态。
顶层显示状态 在顶层装配体下方列出它所包含的显示状态。
显示状态 - n 列出顶层装配体中的显示状态。选择或清除复选框可隐藏或显示每个顶层装配体显示状态下的零部件或子装配体。

要重新命名显示状态，请右键单击显示状态标题单元格，然后单击重新命名显示状态。

要激活不同的顶层显示状态，请执行以下操作之一：
  • 双击显示状态标题单元格
  • 右键单击显示状态标题单元格，然后单击切换到显示状态。
创建新显示状态 将新的顶层装配体显示状态添加到表格中。双击创建新的显示状态，输入显示状态名称，然后单击 确定。软件会自动添加另一个创建新的显示状态空白列，以创建其他显示状态。

控制

  名称 说明
隐藏/显示参考的显示状态 隐藏或显示所有顶层装配体显示状态中每个零部件的参考的显示状态行。

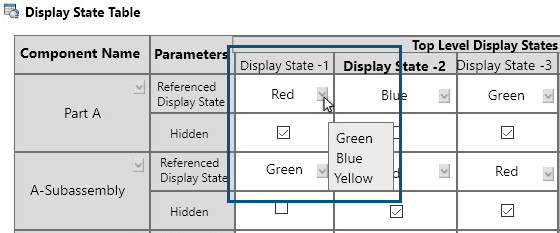

要切换零部件级别参考的显示状态，请在零部件行的顶层显示状态列下的参考的显示状态单元格中，单击 并选择要使用的零部件级别显示状态。
  确定 保存所有更新并关闭表。
  应用 应用所有更新，并保持表的打开以进行其他更改。
  取消 取消所有更新并关闭表。
  帮助(Help) 打开“帮助”部分。
