线段网格 PropertyManager

当对导入到 SOLIDWORKS 中的网格 BREP 几何体进行分段时，您可以使用线段网格 PropertyManager 来指定选项。

要访问线段网格 PropertyManager，请执行如下操作之一：
  • 导入网格 BREP 文件。
  • 在导入时将图形实体转换为网格 BREP。
  • 使用转换到网格实体 工具。
然后在 FeatureManager 设计树中，右键单击网格 BREP 几何体或已导入特征，然后执行以下操作之一：
  • 选择导入网格实体的线段
  • 单击插入 > 网格 > 导入网格实体的线段

用户界面

如果之前未对模型进行分段，则网格 BREP 实体和混合网格实体的显示也不会更改。

  • 可选择隐藏标准 BREP 和图形实体。
  • 所选面使用工具 > 选项 > 系统选项 > 颜色 > 颜色方案设置中指定的所选项目 1 颜色突出显示。

对模型进行第一轮分段后，会出现以下显示更改：

  • 此时会出现一个图例，用来解释已识别和未识别面的所使用的颜色。

  • 软件会使用您在工具 > 选项 > 系统选项 > 颜色 > 颜色方案设置中指定的识别的网格面和未识别的网格面的颜色。

分段

  动态帮助 当您将指针移动到控件上时，将显示弹出工具提示。
折角 基于相邻分组面边缘之间的角度进行网格分段以定义面。在选项下，移动折角角度公差滑块以调整值。
基准面段 通过分组代表平面的分面来创建基准面段。
圆柱段 通过分组代表圆锥的分面来创建圆柱段。
分面形状 根据形状差异对相邻面进行分组，从而创建分段，大幅度差异通常会指出模型中用于创建网格文件的两个区域之间的边界。
选择面 指定要分段为平面、球面、圆柱面或圆锥的面。
选择源分面 指定代表平面、球面、圆柱面或圆锥的一些源分面。
选择几何体 指定要分段为平面、球面、圆柱面或圆锥的几何体。

选项

显示预览
折角角度公差 指定相邻方面边线之间的角度。如果相邻方面之间的角度超过此值，分段功能会在方面之间添加边线。此边线定义从边线两侧的方面创建的面之间的边界。
公差（平面段和圆柱段） 定义面。值越大（粗糙），检测到的分段面越少；值越小（精细），检测到的分段面越多。

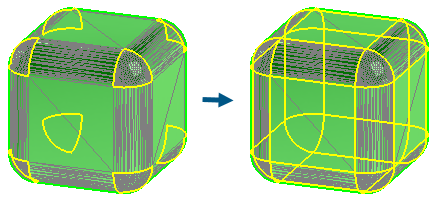

周长（仅限分面形状）

较小值与较大值

 根据相邻分面间的形状差异来定义面。值越大，检测到的分段数越多。
