螺柱向导 PropertyManager

要打开该 PropertyManager：

在零件中，单击螺柱向导 （“特征”工具栏）或单击插入 > 特征 > 螺柱向导 。

螺柱类型

	在圆柱实体上创建螺柱	选择圆柱面的边线以创建螺柱。
	在曲面上创建螺柱	在螺柱选项卡上，指定螺柱参数。 在位置选项卡上，选择要定位螺柱的面。

螺柱选项卡 位置选项卡

单击螺柱类型中的在曲面上创建螺柱 时可用。

	螺柱选项卡	指定轴和螺纹的值。
	位置选项卡	将螺柱定位在面上。 每个特征只能定位一个螺柱。

边缘

仅可用于在圆柱实体上创建螺柱 。

轴详细信息

仅可用于螺柱选项卡上的在曲面上创建螺柱 。

	轴长度	指定轴的长度。
	轴直径	指定轴的直径。

标准

指定尺寸标注标准、螺纹类型和螺纹大小。 主要直径根据设置更新。

	标准	执行尺寸标注标准，如 ANSI Metric 或 ISO。
	类型	执行螺纹类型，如机械螺纹。
	大小	指定螺纹大小。
	主直径	指定螺纹的主要直径。 类型和大小控制此值。

螺纹线

	终止条件	将螺纹从起始边线延伸到指定的终止条件。
	螺纹线深度	为终止条件选择给定深度时可用。 指定从起始边线沿螺柱的螺纹长度。
	螺纹等级	指定螺纹等级贴合度，用于测量外部配合螺纹的松弛度或紧密度。 您可以检索此类信息并将其用于工程图中的孔标注。 1A 宽松的商业安装，易于装配和拆卸 2A 中等贴合度 3A 紧密贴合度，表示配合零件之间的紧密贴合度

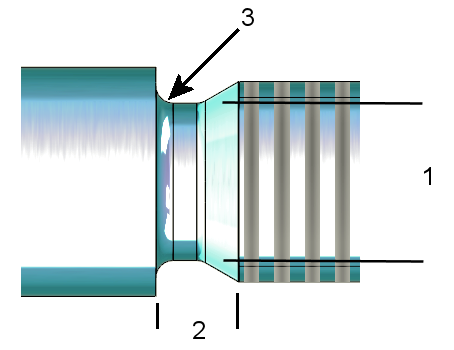

底切

在螺柱的螺纹部分末端创建底切，以提供间隙。 默认值基于在标准下的选择，但您可以覆盖和自定义这些值。

	底切直径	1
	底切深度	2
	底切半径	3
