根据扫描曲面特征设定 PropertyManager 选项。
要打开该 PropertyManager：
- 将打开具有闭环轮廓草图与草图路径的零件，或者带有草图直线、边线或您指定为路径之模型上的曲线的零件。
- 单击扫描曲面
（“特征”工具栏）。
草图轮廓
沿 2D 或 3D 草图路径移动 2D 轮廓创建扫描。
|
轮廓
|
设定用来生成扫描的轮廓（截面）。 在图形区域中或 FeatureManager 设计树选取轮廓。 您可从模型中直接选择面、边线和曲线作为扫描轮廓。 曲面扫描特征的轮廓可为开环或闭环。 |
|
路径
|
设定轮廓扫描的路径。 在图形区域中或 FeatureManager 设计树选取路径。 路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。 路径的起点必须位于轮廓的基准面上。 |
在路径延伸通过轮廓时，提供以下控件。
您可以单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。
圆形轮廓
直接在模型上沿草图直线、边线或曲线创建实体杆或空心管筒。
|
|
轮廓
|
设定用来生成扫描的轮廓（截面）。 在图形区域中或 FeatureManager 设计树选取轮廓。 曲面扫描特征的轮廓可为开环或闭环。 |
| |
直径
|
指定轮廓的直径。 |
| |
|
不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。
|
选项
| |
轮廓方向
|
控制轮廓 在沿路径 扫描时的方向。 |
| |
|
|
随路径变化
|
截面相对于路径时刻处于同一角度。
|
 |

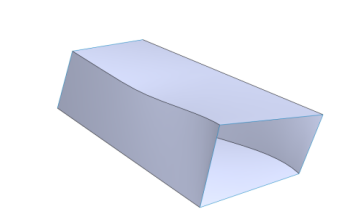

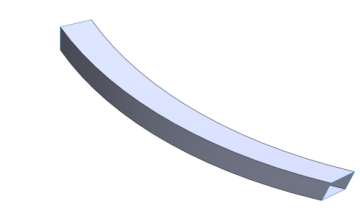

| 随路径变化范例 |
当您选择随路径变化时，在小型和不均匀曲率沿路径波动引起轮廓不能对齐的情况下，选项可使轮廓稳定。
|
|
保持法向不变
|
截面时刻与开始截面平行，而与路径相切向量无关。 如果存在多个轮廓，则截面时刻与开始截面平行。
 |
 |

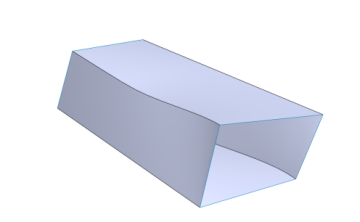

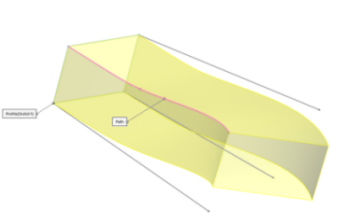

| 保持法向不变范例 |
|
|
| |
轮廓扭转
|
沿路径应用扭转。 选择以下项之一：
|
无
|
（仅限于 2D 路径。） 将轮廓的法线方向与路径对齐。 不进行纠正。
 |
 |

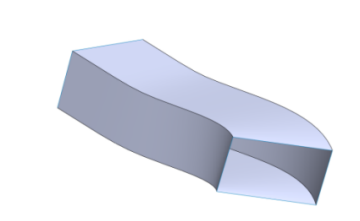

| 随路径变化和无范例 |
|
|
最小扭转
|
（仅限于 3D 路径。） 应用纠正以沿路径最小化轮廓扭转。
 |
 |

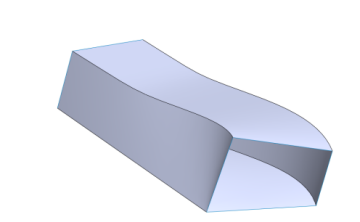

| 随路径变化和最小扭转范例 |
|
|
随路径和第一引导线变化
|

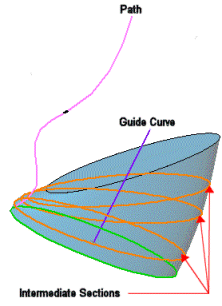

选择随路径和第一引导线变化，中间截面的扭转由路径到第一条引导线的向量决定。 在所有中间截面的草图基准面中，该向量与水平基准面之间的角度保持不变。 当选定一条或多条引导线时可用。
 |
 |

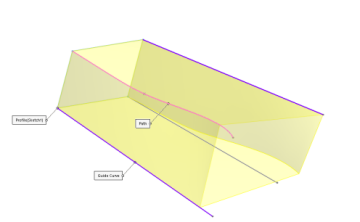

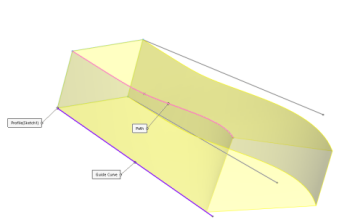

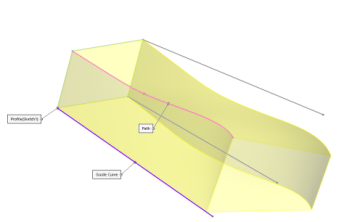

| 随路径变化和最小扭转范例（选定一条引导线） |
 |
 |

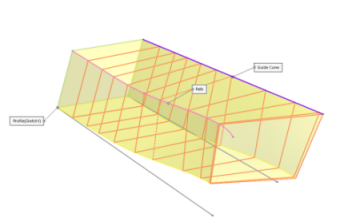

| 随路径变化和随第一条引导线变化范例（选定一条引导线） |
|
|
随第一和第二引导线变化
|
 |
 |

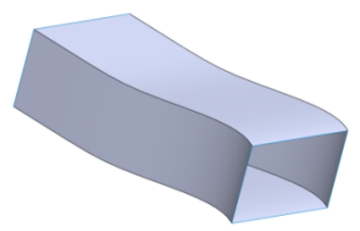

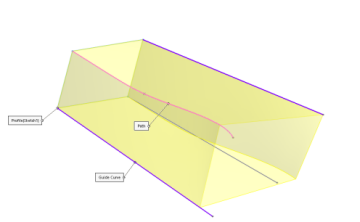

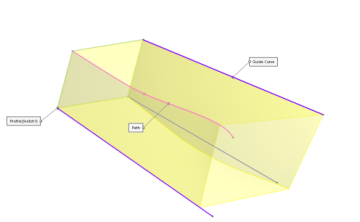

| 随路径变化和最小扭转范例（选定两条引导线） |
 |
 |

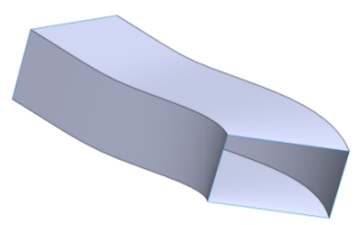

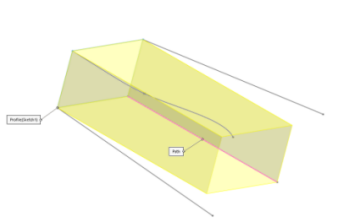

| 随路径变化和随第一条引导线变化范例（选定两条引导线） |
 |
 |

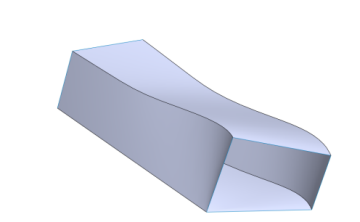

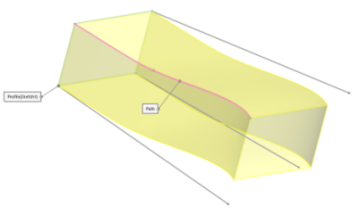

| 随路径变化和随第一和第二引导线变化范例（选定两条引导线） |
|
|
指定扭转角度
|
沿路径定义轮廓扭转。 选择度、弧度或圈数。
 |
 |

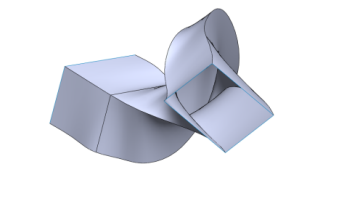

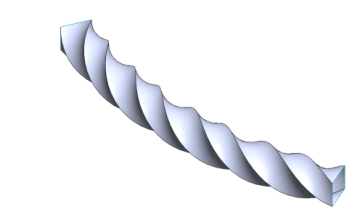

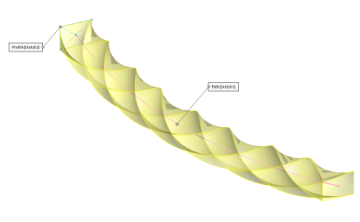

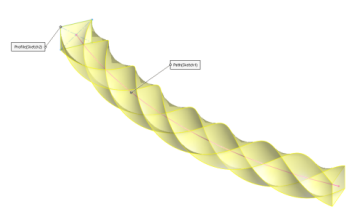

| 带有 2.00 圈数扭转值的随路径变化范例 |
 |
 |

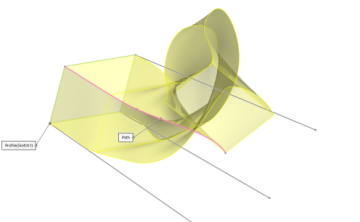

| 带 2.00 圈数扭转值的保持法向不变范例 |
|
对于闭合路径，扭转值必须与多重完整反转对等，例如，360 度或 6.2831 弧度。
|
|
指定方向向量
|
选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。 不可用于保持法向不变。
 |
 |

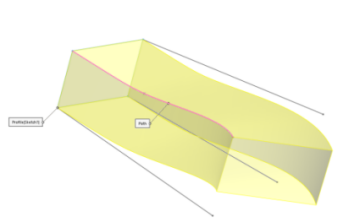

| 带指定方向向量的随路径变化范例（预览中的短蓝线） |
|
|
与相邻面相切
|
将扫描附加到现有几何体时可用。 使相邻面在轮廓上相切。 可用于随路径变化。
|
|
自然
|
（仅限于 3D 路径。） 当轮廓沿路径扫描时，在路径中其可绕轴转动以相对于曲率保持同一角度。 可能产生意想不到的结果。
 |
 |

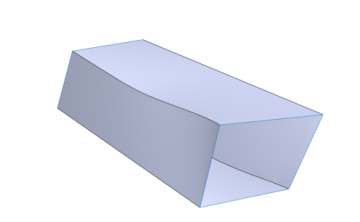

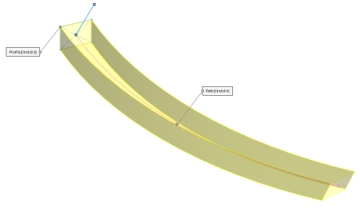

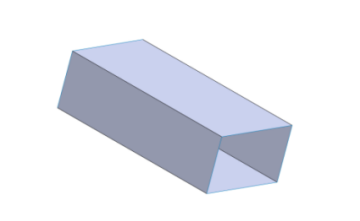

| 随路径变化和自然（扭转）范例 |
|
|
| |
合并相切面
|
如果扫描轮廓具有相切线段，可使所产生的扫描中的相应曲面相切。 保持相切的面可以是基准面、圆柱面或锥面。 其它相邻面被合并，轮廓被近似处理。 草图圆弧可能转换为样条曲线。 使用引导线时不会产生效果。 |
| |
显示预览
|
显示扫描的上色预览。 消除选择以只显示轮廓和路径。 |
起始处/结束处相切
|
起始处相切类型
|
|
无
|
没应用相切。
|
|
路径相切
|
垂直于开始点路径而生成扫描。
|
|
|
结束处相切类型
|
|
无
|
没应用相切。
|
|
路径相切
|
垂直于结束点路径而生成扫描。
|
|
曲率显示
|
网格预览
|
在已选面上应用预览网格，以更好地直观显示曲面。 |
|
网格密度
|
当选择网格预览时可用。 调整网格的行数。
|
|
斑马条纹
|
显示斑马条纹，以便更容易看到曲面褶皱或缺陷。 |
|
曲率检查梳形图
|
激活曲率检查梳形图显示。 至少选择以下选项之一：
|
方向 1
|
切换沿方向 1 的曲率检查梳形图显示。
|
|
方向 2
|
切换沿方向 2 的曲率检查梳形图显示。
|
对于任一方向，选择编辑颜色，以修改梳形图颜色。
|
