为槽口创建两个单独的位置公差

您可以为槽口创建两个单独的位置公差。

1. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
2. 单击槽口长度的边线，然后在图形区域中单击以放置尺寸。
3. 单击 。
4. 应用形位公差和位置公差，然后在图形区域中单击以放置公差。
5. 单击 。
6. 单击大小尺寸 （MBD Dimension 工具栏），或单击工具 > MBD Dimension > 大小尺寸。
7. 单击槽口宽度的边线，然后在图形区域中单击以放置尺寸。
8. 单击 。

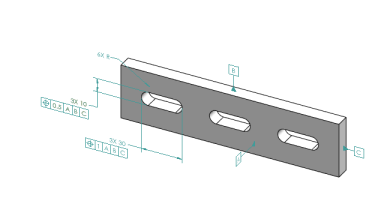

9. 要选择应用于特征（如图中的“6XR”）的尺寸类型，请参阅 使用尺寸 PropertyManager。
