当您将结构构件建模为横梁时，软件会自动为横梁创建局部坐标系。 软件根据横梁的局部坐标系列出横梁力和应力。
要查看横梁的坐标系：
- 在 Simulation 算例树中，右键单击横梁定义，然后单击编辑定义。 选择显示横梁方向。
红色箭头、绿色箭头和蓝色箭头分别表示选定横梁的正轴向、正方向 1 和正方向 2。 软件在横梁中心绘制局部三重轴。
轴向从横梁的端点 1
指向端点 2 。
软件根据截面几何图形分配方向 1 (Dir 1)和方向 2 (Dir 2)。 Dir1 平行于横梁横截面的最长直边。 如果最长边是弯曲的，则 Dir 1 与曲边相切。 Dir 2 在逆时针方向与 Dir 1 垂直。

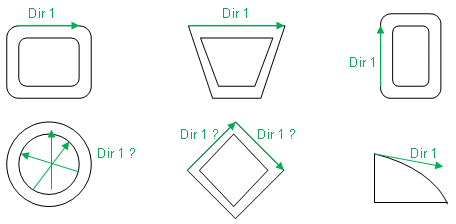

例如，请参见下面不同横截面的横梁方向分配。
软件为每个横梁定义创建多个横梁元素。
运行横梁仿真后，软件将根据横梁的局部坐标系列出横梁力（轴心、剪切方向 1、剪切方向 2、方向 1 的力矩、方向 2 的力矩和扭矩）和横梁应力。
另请参见主题 Simulation 帮助：列出横梁力和横梁图表 PropertyManager。
对于弯曲的轮廓，软件会创建多个较短的直横梁以近似构成几何体。 每个横梁单元都具有自己的局部方向。 例如，如下所示的扫描截面上每个横梁的轴向都是由连接其两个接榫的直线所定义的。 在图形区域中，横梁的中部显示了一个坐标系。
