在响应波谱分析中，模态分析结果作为已知波谱用来计算模型中的位移和应力。对于每种模式，根据模态频率和给定的阻尼比率从设计波谱中读出响应值。然后，合并所有模态响应以得出结构的总响应估计值。
您可以使用响应波谱分析而非时间历史分析，来估测结构对随机载荷或与时间有关的载荷环境（例如地震、风载荷、海浪载荷、喷气发动机推力或火箭发动机振动）的响应。
|
响应波谱
|

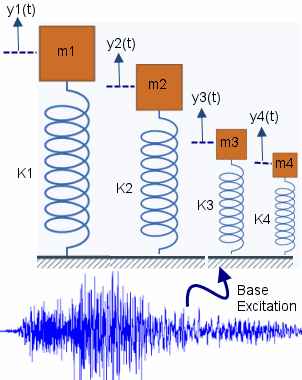

为承受特定基准运动的一系列单一自由度 (SDOF) 系统标绘久而久之的峰值响应为其自然频率的函数 I，或作为振动周期 TI 的函数。每个响应波谱曲线相当于特定的模态阻尼比率 ξI。 相应波谱中标绘的典型数量为：
-
最大位移 Sd(ωI, ξI)
- 最大虚拟速度 Sv(ωI, ξI) = ωI*Sd
- 最大虚拟加速度 Sa (ωI, ξI) = ωI*Sv = ω2
I*Sd
响应波谱用为响应波谱分析的基准激发输入内容。
|

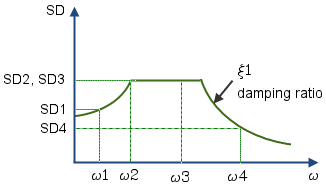

特定阻尼比率 ξ1 的相对位移响应波谱。
等于每个 SDOF 振荡器的相对位移时间历史响应的最大绝对值。
|
|
每个 SDOF 振荡器产生的振动的自然角频率。
|
|
