销钉接头

您可以使用销钉接头模拟装配体中销钉的行为,而无需对实际销钉几何图形建模。

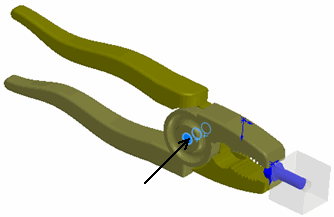

装配体由多个以销钉、螺栓、螺钉或弹簧而彼此连接的零件组成。 带销钉的装配体示例包括手提电脑、剪刀、钳子、及致动器。 要模拟此类装配体,通常需要创建每个销钉的几何图形并在销钉及其接触面之间应用接触条件。 这是一种计算成本高昂的方法。

在您要了解销钉对相邻零件产生的影响而不是销钉本身的应力分布的应用中,使用销钉接头模拟销钉的行为。

您可以定义连接到多个同轴圆柱面或外壳边线的单销钉接头(最多 10 个选项)。

接头-销钉 PropertyManager 中,对于圆柱面/边线 ,选择连接到销钉的所有同轴圆柱面或边线(最多 10 个)。 选定圆柱面或圆形边线可以属于一个实体或多个实体。

何时使用销钉接头

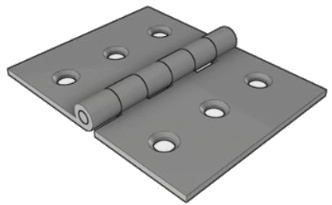

定义一个销钉接头,用作连接三个板的铰链。
定义销钉接头,以连接相互旋转的两个圆柱面。 允许圆柱面绕销钉旋转但阻止它们彼此间径向移动。
定义一个销钉接头,以连接铰接板的六个圆柱。
定义销钉以连接两个旋转零件。 一个销钉接头会连接到四个圆柱面。
