复合壳体概述

复合是宏观方面两种或更多拥有不同属性的材料的组合。材料阶段数通常为两个并且彼此不会溶解。一个是巩固阶段（例如碳或玻璃纤维、硅土颗粒），另一个是矩阵阶段（例如环氧、乙烯基脂），其中巩固阶段分散。它们分类为连续纤维复合、短纤维复合以及微粒复合。

定义层安排、厚度、材料属性和方位的复合选项有三种类型。

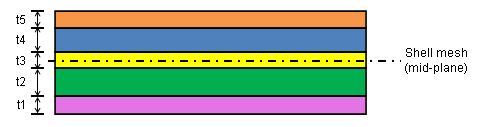

  • 非对称薄层对于中间面具有非对称的层安排。这是最常见的复合选项。带有五个层的非对称薄层的示意图如下所示。不同颜色代表不同的材料属性和方位。在中间平面生产壳体网格。

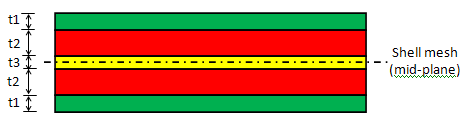

  • 对称薄层对于中间面具有对称的层安排（材料、层方位和厚度）。这表示中间平面的对称层厚度、材料属性和材料方位。

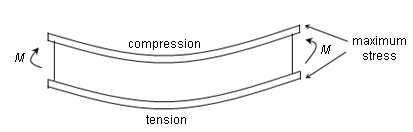

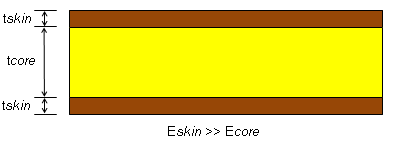

  • 夹层复合是具有三个层的对称薄层的特殊情况。弯曲载荷需要更高阻力时可使用此类薄层。建议外面两层比中间层更硬、更强和更薄。

    核心通常更轻以减少总体质量，并且拥有高抗剪弹性模量以防止外壳滑动。

对于需要节省重量的结构构件，可使用复合壳体。复合壳体还提供改进的疲劳强度、耐腐蚀性和导热性。

可采用以下方式处理带有复合壳体的模型：

壳体定义 使用壳体定义 PropertyManager 定义对称薄层、非对称薄层或夹层复合。可以为复合壳体定义 2-50 个层。PropertyManager 允许您为每个层设置不同的厚度、材料方位和相同或不同的材料属性。
层堆栈顺序 程序将自下而上定位层。因此第一层位于壳体的底面，最后一层位于壳体的顶面。
翻转网格会反转层的接合，让第一层位于底部。
层角度 可通过壳体定义 PropertyManager 的复合壳体层表中的角度列定义每个层的层方位。每个层的 0 度层角度的材料方位由模型工作空间中的条纹定义。此外，还可通过复合方位选项调整层方位选项。
结果 除了用于外壳的结果，还可显示以下图解：
  • 所有层最大应力。
  • 每个层顶面或底面的应力。
  • 层方位方向或层角度横向方向的应力。
  • 不同层之间连接处的薄层间抗剪应力。

请参阅复合壳体的应力分析理解结果。请参阅应力图解 PropertyManager 和安全系数图解 PropertyManager。

所有层的位移和应力是连续的，并且不能在层级控制。为单独层绘制不同层应力的图解，因为它们通常不连续（厚度不同，材料属性和方位也存在差异）。
