为接头创建穿过电缆槽的线路

要为接头创建穿过电缆槽的线路：

  1. 单击新建 > 装配体 ，然后单击保存 。
  2. 要开始线路，请通过单击插入零部件 （“装配体”工具栏），或者通过从设计库、文件资源管理器、打开的零件窗口、3DEXPERIENCE Platform 或 Windows 资源管理器拖动对象，将以下部件插入到主装配体中：
    1. 用于创建电缆槽装配体的电缆槽接头。
    2. 电缆槽开口处的电气接头。
  3. 在线路属性 PropertyManager 中设定选项，然后单击 。
    新线路子装配体在 FeatureManager 设计树中显示为 [电缆槽 <n>-<装配体名称>]。
    如果步骤顺序在以上第 2 步中颠倒，则新线路子装配体的名称为 [线束 <n>-<装配体名称>]。

  4. 结合使用以下方法绘制每侧零部件之间的路径和电缆槽的连接点：
    • 使用自动步路来生成样条曲线。
    • 使用 3D 草图工具绘制直线 、样条曲线 及圆角 。
    电力线路由接头的端点和电缆槽的连接点中生成。

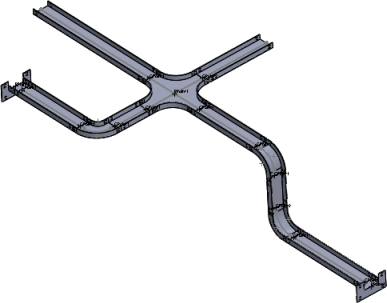

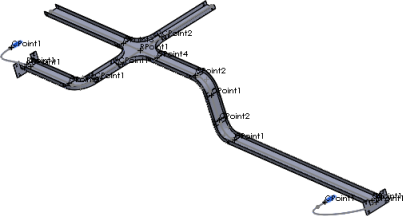

    要使连接点可见，请单击查看步路点 （“视图”工具栏），或单击视图 > 步路点。
  5. 将额外的接头和步路硬件拖到线路子装配体中。
    随着各个接头被添加至线路，短截线将从接头的连接点添加至草图。
  6. 要为线路段分配电气属性：
    1. 单击工具 > 步路 > 电气 > 编辑电线 。
    2. 指定要使用的电线和电缆。
    3. 要指定线路路径，请执行以下其中一项操作：
      • 选择电缆槽两侧接头间的线路段。
      • 在电线“从-到”清单中单击选择路径。
      接头之间的线路路径可自动识别。
    4. 单击 。
  7. 退出草图。
    您可以使用相同流程为 HVAC 管道接头创建线路。
